Турбокомпрессоры | Все о турбинах

Турбокомпрессоры | Все о турбинах

Турбокомпрессоры | Все о турбинах

Назначение, принцип работы, установка, диагностика неисправностей, подбор, выбор и заказ

ТурбокомпрессорыТурбокомпрессоры

Назначение и принцип работы турбокомпрессора

Компрессор (от лат. compressio — сжатие) — энергетическая машина или устройство для повышения давления (сжатия) и перемещения газообразных веществ. Они используются в бытовых и промышленных нуждах, на строительных предприятиях, в медицинских учреждениях, транспортных и производственных компаниях. В промышленности часто используются также компрессорные установки. Они состоят из компрессора, привода и дополнительных устройств.

Нагнетатель (также ПЦН – приводной центробежный нагнетатель) — компрессор для предварительного сжатия воздуха или смеси воздуха с топливом, поступающих в цилиндры двигателя внутреннего сгорания и увеличения массового заряда горючей смеси. В итоге, из-за более высокой суммарной калорийности поступающей в цилиндры топливо-воздушной смеси, повышается мощность двигателя. Нагнетатели нашли широкое применение в поршневых двигателях внутреннего сгорания для ситуаций, где требуется принудительное обеспечение цилиндра воздухом, то есть в двухтактных дизелях, или там, где требуется повышенная удельная мощность — в гоночных автомобильных и авиационных двигателях.

Разрез автомобильного турбокомпрессора

Турбонаддув — один из методов агрегатного наддува, основанный на использовании энергии отработавших газов. Основной элемент системы — турбокомпрессор, иногда — турбонагнетатель с механическим приводом.

Турбокомпрессор (разговорное «турбина», фр. turbine от лат. turbo — вихрь, вращение) — это устройство, использующее отработавшие газы (выхлопные газы) для увеличения давления внутри впускной камеры.

Зачем устанавливаются турбинные устройства на авто и технику? Многих начинающих автомобилистов интересует вопрос о том, что изменится в плане эксплуатации авто / техники, если купить турбокомпрессор. Мы предлагаем перечень наиболее важных преимуществ этой системы для автотранспортных средств. Заключаются они в следующем:

  • Если Вы решите установить турбонаддув - это увеличит мощность Вашей техники в несколько раз, причем сразу после установки;
  • Если Вы решите купить турбокомпрессор - количество расхода топлива уменьшится вдвое, сразу после монтажа;
  • Покупка турбинного оборудования окупается на протяжении полугода (при условии регулярной эксплуатации автомобиля / техники);
  • Если Вы решите купить данный узел - Вы сэкономите на приобретении более мощного двигателя, что безопасно позволит путешествовать на более дальние расстояния, не боясь агрессивных дорог;
  • Покупка турбокомпрессора обеспечивает стабильную работу двигателя на продолжительный срок;
  • Покупка автотурбин представляет собой экологичное решение, поскольку загрязнение окружающей среды заметно уменьшается.

ПЕРЕЙТИ К ВЫБОРУ ТУРБОКОМПРЕССОРОВ И ИХ ДЕТАЛЕЙ

КАТАЛОГ ТУРБИН

КАТАЛОГ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ДВИГАТЕЛЕЙ

СПРОСИТЬ У МЕНЕДЖЕРА

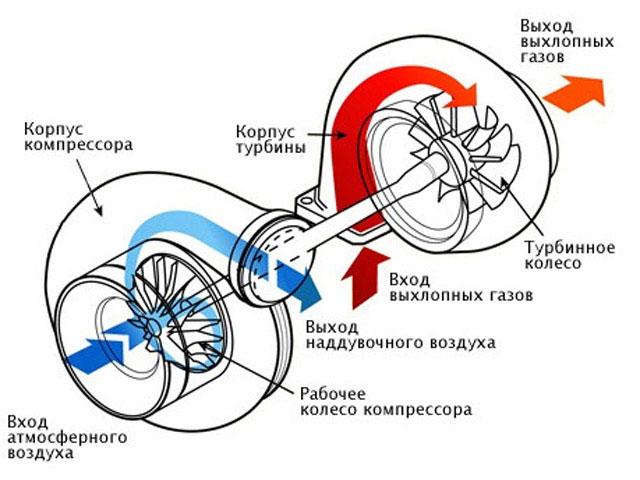

Принцип работы турбины
Принцип работы турбины основан на использовании энергии отработавших газов. Горячий поток выхлопных газов попадает в корпус турбин, давя на лопасти, он разгоняет крыльчатку турбины, закреплённой на валу, до огромной скорости, вплоть до 250 тыс. оборотов в минуту (он покидает корпус через центральное отверстие, направляясь в выпускную систему), тем самым раскручивая крыльчатку и находящиеся на одном валу с нею лопасти компрессорного кольца, которые, засасывая воздух в холодную улитку, нагнетают / сжимают воздух в цилиндры двигателя. Принципиальная схема работы турбины VNT
Принцип работы турбины

Турбина работает за счёт энергии отработавших газов. Турбокомпрессор — это комбинирование турбины и центробежного компрессора.

Выхлопные газы с большей скоростью вращают колесо турбины на валу, а в другом конце вала находится центробежный насос, который нагнетает больше воздуха в цилиндры.

Чтобы охладить сжатый турбиной воздух, используют дополнительный радиатор — интеркулер.

Принцип работы турбокомпрессора основан на использовании энергии отработавших газов. Горячий поток выхлопных газов попадает в корпус турбин, давя на лопасти, он разгоняет крыльчатку турбины, закреплённой на валу, до огромной скорости, вплоть до 250 тыс. оборотов в минуту (он покидает корпус через центральное отверстие, направляясь в выпускную систему), тем самым раскручивая крыльчатку и находящиеся на одном валу с нею лопасти компрессорного кольца, которые, засасывая воздух в холодную улитку, нагнетают / сжимают воздух в цилиндры двигателя.


Так как при использовании наддува воздух в цилиндры подаётся принудительно (под давлением), а не только за счёт разрежения, создаваемого поршнем (это разрежение способно взять только определённое количество смеси воздуха с топливом), то в двигатель попадает большая смесь воздуха с топливом. Как следствие, при сгорании увеличивается объём сгораемого топлива с воздухом, образовавшийся газ занимает больший объём и соответственно возникает большая сила, давящая на поршень.

Как правило, у турбодвигателей меньше удельный эффективный расход топлива (грамм на киловатт-час, г/(кВт•ч)), и выше литровая мощность (мощность, снимаемая с единицы объёма двигателя — кВт/л), что даёт возможность увеличить мощность небольшого мотора без увеличения оборотов двигателя.

Вследствие увеличения массы воздуха, сжимаемой в цилиндрах, температура в конце такта сжатия заметно увеличивается и возникает вероятность детонации. Поэтому, конструкцией турбодвигателей предусмотрена пониженная степень сжатия, применяются высокооктановые марки топлива, а также в системе предусмотрен промежуточный охладитель наддувочного воздуха (интеркулер), представляющий собой радиатор для охлаждения воздуха. Уменьшение температуры воздуха требуется также и для того, чтобы плотность его не снижалась вследствие нагрева от сжатия после турбины, иначе эффективность всей системы значительно упадёт.

КАТАЛОГ ТУРБИН

КАТАЛОГ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ДВИГАТЕЛЕЙ



Основные элементы турбокомпрессора:

  1. Корпус турбины (горячая улитка) – в основном изготавливается из сфероидного чугуна для того чтобы выдерживать высокую температуру.
  2. Колесо турбины (крыльчатка) – покрывается никелевым сплавом и соединяется валом с колесом компрессора.
  3. Вал.
  4. Корпус подшипников.
  5. Корпус компрессора (холодная улитка) – к данной детали не предъявляются ни каких особых требований эксплуатации, поэтому ее производят в основном из алюминия для экономии средств.
  6. Колесо компрессора (воздушная крыльчатка) – в основном изготавливается из алюминия и лишь в редких случаях (когда нужно, чтобы компрессор проработал длительный срок под высокой нагрузкой) его делают из титана.
  7. Масляные каналы.

Производительность турбокомпрессора интуитивно можно определить на глаз. Чем больше его размер, тем больше давление он может выдержать. Большая турбина вмещает больший объем и давление и как следствие обеспечивает больший прирост к мощности двигателя. При этом на малых оборотах все большие турбокомпрессоры страдают от турбозадержки. В то время как их малые менее производительные собратья быстрее набирают номинальную мощность.

За регулировку давления наддува внутри корпуса турбины отвечает перепускной клапан (анг. wastegate). Он работает на пневмо приводе и управляется системой управления мотора.

Основным функциональным элементов турбокомпрессора является средний (центральный) корпус (картридж). По сути это весь турбокомпрессор без улиток. Через него проходит ротор (турбинное и компрессорное колесо соединенные валом). Вал вращается при минимальном трении в масленой ванне под давлением с максимальной скоростью продетый во втулки (подшипники или реже в шарикоподшипники) картриджа.

Система смазки двигателя отвечает за подачу смазки в турбокомпрессор. Она не только смазывает, но и охлаждает детали, которые нагреваются. Качество масла является одним из наиболее значимых факторов в эксплуатации турбины. От него зависит то насколько долго вам прослужит турбонагнетатель. Перед установкой нового или заменой старого турбокомпрессора обязательно стоит провести полную замену масла. Турбированные двигатели с икорным зажиганием имеют более лучшее охлаждение поскольку средний корпус изначально включен в систему охлаждения мотора.

Центробежный компрессор является прекрасным примером создания дополнительного давления внутри впускной камеры. Его конструкция почти полностью аналогична механическому нагнетателю. Воздух поступает в центр колеса, а потом по нисходящей в периферию корпуса создавая крутящий момент. Диффузор в свою очередь преобразует кинетическую энергию воздуха для повышения давления при резком снижении скорости движения потока. Во впускной коллектор поступает сжатый воздух.

Для экономии средств корпус и колесо компрессора изготавливают из алюминия.

ПЕРЕЙТИ К ВЫБОРУ ТУРБОКОМПРЕССОРОВ И ИХ ДЕТАЛЕЙ

КАТАЛОГ ТУРБИН

КАТАЛОГ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ДВИГАТЕЛЕЙ

СПРОСИТЬ У МЕНЕДЖЕРА

ТурбокомпрессорыТурбокомпрессоры

КАК ИДЕНТИФИЦИРОВАТЬ ВАШ ТУРБОКОМПРЕССОР
КАК ИДЕНТИФИЦИРОВАТЬ ВАШ ТУРБОКОМПРЕССОР


Для идентификации Вашего турбокомпрессора нужно знать его оригинальный номер.

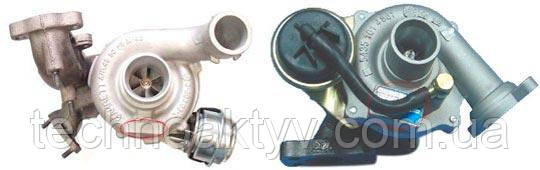

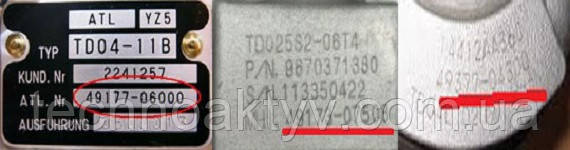

Чаще всего он находится на гравированной пластине или просто выбит на корпусе компрессорной части.

ШАГ ПЕРВЫЙ: Очистите пластину или корпус. Номер увидеть очень трудно, поэтому площадь нужно промыть или почистить мягким материалом используя очиститель. Используя шуршоватый материал — можно повредить поверхность.

ШАГ ВТОРОЙ: Определите оригинальный номер турбокомпрессора. Каждый «Брэнд» турбокомпрессора имеет свой номер. Здесь несколько примеров (выберите производителя Вашего турбокомпрессора):

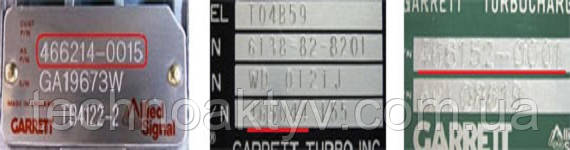

Garrett
Garrett
Номер детали Garrett обычно содержит 6 символов начинаясь с 4 или 7, затем следует тире и дополнительные цифры. Например 454083-1; 452204-2; 720244-5004s; 712290-0002.

BorgKKK (или BorgWarner)
BorgKKK (или BorgWarner)

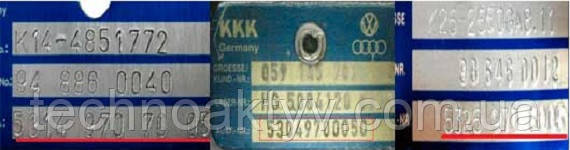

Номер детали KKK содержит 11 символов, начинаясь с 5 или K. Например: 5303-970-0057; 5303-988-0023; 5435-988-0125; K14-7805; K16-7805; KP35-7805; KP39-7805; K03-05.
Если OEM номер Вашего KKK турбокомпрессора начинается с K, конвертируйте номер в 11-значный код, используя этот пример:
K14-7805 идентичен 5314-970-7805
KP35-0054 идентичен 5435-970-0054
KP39-0037 идентичен 5439-970-0037
Если KP39-0022 значит 5439-970-0022


Mitsubishi
Mitsubishi
Mitsubishi или MHI номер детали состоит из первых 5 чисел и дополнительных 5 чисел следующими после знака минус. Например 49177-02510; 49173-06501; 49135-05620.

Schwitzer
Schwitzer

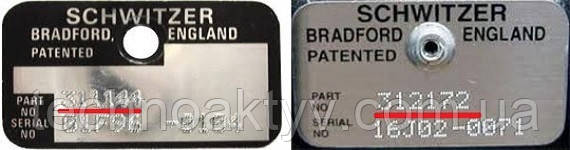

Всё предельно просто, если у Вас SCHWITZER турбокомпрессор. Просто введите 6-значный номер в поисковик и выбирайте из списка нужную Вам деталь или турбокомпрессор.

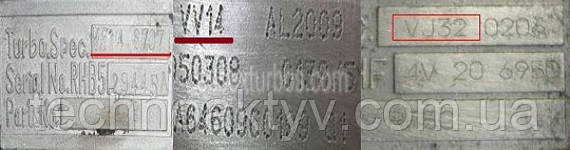

IHI
IHI
Если у Вас IHI турбокомпрессор - Вам необходимо найти специальный номер, состоящий из двух заглавных букв и двух цифр. Например: VJ32; VA81; VJ27; VL25. В редких случаях из четырёх букв: VIBG; VIEZ

Toyota
Toyota

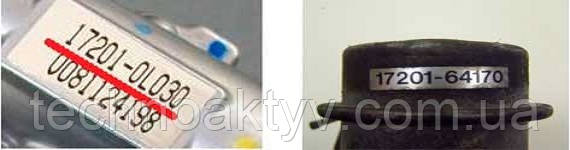

Для идентификации TOYOTA турбокомпрессор - Вам необходимо найти 10-значный номер, разделённый знаком минус. Обычно он находится на корпусе турбокомпрессора (алюминиевая часть). Иногда он приклеен на актуаторе (см. рис.).


ШАГ ТРЕТИЙ: Введите оригинальный номер Вашего турбокомпрессора в окно поиска нашего сайта - получите полный список деталей для Вашего турбокомпрессора. Или воспользуйтесь фильтром по товарам сайта, выбрав нужную Марку-производителя или Тип оборудования.

ШАГ ЧЕТВЁРТЫЙ: Свяжитесь с нашим отделом продаж для дальнейшего обслуживания.

СВЯЗАТЬСЯ С МЕНЕДЖЕРОМ

КАТАЛОГ ТУРБИН

КАТАЛОГ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ДВИГАТЕЛЕЙ

Установка и запуск турбины

  1. При замене неисправного турбокомпрессора на новый, или отремонтированный необходимо, прежде всего, выяснить причину неисправности и устранить ее до установки ТКР.
  2. Замените масло и масляный, воздушный фильтры, согласно с требованиями завода изготовителя автомобиля.
  3. Промойте и продуйте воздушную магистраль между турбиной и воздушным фильтром. Убедитесь в ее герметичности.
  4. Промойте и продуйте воздушную магистраль между турбиной и двигателем. Проверьте соединения на герметичность.
  5. Проверьте впускной и выпускной коллекторы, на предмет отсутствия посторонних предметов.
  6. Перед установкой, с помощью шприца, залейте чистое масло в отверстие подачи масла в турбокомпрессор и проворачивайте ротор пальцем до появления масла с отверстия слива масла.
  7. Использование герметиков на подаче и сливе масла категорически запрещено. Используйте прокладки.
  8. После установки турбокомпрессора на двигатель проверьте герметичность соединений.
  9. Перед запуском двигателя необходимо прокрутить его стартером (не заводя) до тех пор, пока система смазки не заполнится маслом (не погаснет контрольная лампа).
  10. Запустить и прогреть двигатель.
  11. Перед началом эксплуатации следует повторно проверить все соединения на герметичность.
  12. Обкатать турбокомпрессор. Не давать максимальных нагрузок первые 500 км.

ПЕРЕЙТИ К ВЫБОРУ ТУРБОКОМПРЕССОРОВ И ИХ ДЕТАЛЕЙ

КАТАЛОГ ТУРБИН

КАТАЛОГ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ДВИГАТЕЛЕЙ

ПЕРЕЙТИ К ВЫБОРУ ДЕТАЛЕЙ ДВИГАТЕЛЯ

ПЕРЕЙТИ К ВЫБОРУ ДВИГАТЕЛЕЙ

СПРОСИТЬ У МЕНЕДЖЕРА



Компрессор или турбина: Что лучше выбрать для автомобиля? | Преимущества и недостатки этих агрегатов

В наше время очень актуально увеличивать скоростные показатели своего автомобиля. Наиболее распространённые варианты это установка компрессора или турбины: что лучше пробуем разобраться в этой статье.

Принцип работы турбо-наддува мы рассматривали выше.

Далее разберёмся с принципами работы, плюсами и минусами данных улучшений для двигателя.

Механический компрессор - Нагнетатель
Принцип работы компрессора

Существуют объёмные нагнетатели, они подают воздух в двигатель равными порциями независимо от скорости, что даёт преимущества на низких оборотах.

Механический компрессор - Нагнетатель

Компрессоры внешнего сжатия, очень хорошо подходят там, где требуется много воздуха на низких оборотах. Минус, это то, что давления он сам не создаёт и может создать обратный поток. Его сжатие имеет довольно низкий КПД.

Компрессоры внутреннего сжатия довольно хороши на высоких оборотах и имеет намного меньший эффект обратного потока. Из-за высоких требований к изготовлению имеют высокую цену, а при перегреве имеют шанс заклинивания.

Динамические нагнетатели работают при достижении, определённых оборотов, но зато с большой эффективностью.

Компрессоры работают от коленчатого вала двигателя с помощью дополнительного привода. И поэтому обороты компрессора зависят от оборотов двигателя.

ПЕРЕЙТИ К ВЫБОРУ ТУРБОКОМПРЕССОРОВ И ИХ ДЕТАЛЕЙ

КАТАЛОГ ТУРБИН

КАТАЛОГ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ДВИГАТЕЛЕЙ

ПЕРЕЙТИ К ВЫБОРУ ДЕТАЛЕЙ ДВИГАТЕЛЯ

ПЕРЕЙТИ К ВЫБОРУ ДВИГАТЕЛЕЙ

СПРОСИТЬ У МЕНЕДЖЕРА

Недостатки компрессора и турбины

Турбина хорошо подходит для обогащения кислородом топливной смеси. Но всё же имеет свои минусы:

  • турбина — это стационарное устройство и требует полную привязку к двигателю;
  • на малых оборотах она не даёт большой мощности, а только на больших способна показать всю свою мощь;
  • переход с малых оборотов до высоких называется турбо — ямой, чем большую мощность имеет турбина, тем больше будет эффект турбо — ямы.

В наше время уже имеются турбины, отлично работающие на высоких и на низких оборотах двигателя, но и цена у них соответственно приличная. При выборе компрессора или турбины, многие отдают предпочтение турбо-наддуву, независимо от цены.

Основные функциональные недостатки, присущие всем турбокомпрессорам, появляются в связи с инерционностью действия устройства. Иначе говоря, в процессе работы возникает задержка между нажатием на акселератор (педаль газа), ростом давление выхлопных газов и увеличением мощности двигателя. Эта последовательность называется турбояма и появляется из-за силы трения. Ее провотиположность - турбозадержка является прямым следствием турбоямы и проявляется в резком скачке мощности двигателя на короткий срок.

Для снижения негативных эффектов этих функциональных недостатков и повышения производительности  компании-изготовители турбокомпрессоров постоянно совершенствуют свои изделия. Применяют следующие технические решения:

  • Разработки и установка новых блоков подшипников, снижающих потери из-за силы трения.
  • Уменьшение массы турбины,  путем обточки деталей и замены деталей на другие изготовленые из более легких материалов (в том числе керамики).
  • Турбокомпрессор с изменяющейся геометрией (анг. VNT-турбина).
  • Разделительный турбокомпрессор (анг. twin-scroll).

С компрессором намного проще при установке и эксплуатации. Работает он на низких и на высоких оборотах. Также он не требует больших усилий или затрат при ремонте, так как, в отличие от турбины, компрессор - независимый агрегат.

Компрессор работает напрямую от коленчатого вала и ему не нужно ждать пока подымится давление выхлопных газов.

Чтобы настроить турбину, понадобится хороший специалист для настройки под топливную смесь. А чтобы настроить компрессор - не нужно больших усилий или каких либо профессиональных знаний, всё настраивается топливными жиклёрами.

Помимо всего, турбо-наддув довольно сильно нагревается, из-за своей особенности - развивать очень высокие обороты.

У приводных нагнетателей (компрессоров), давление не зависит от оборотов и поэтому автомобиль очень чётко реагирует на нажатие педали газа, а это довольно ценное качество, когда машина разгоняется. Ещё они очень просты в своей конструкции.

Но есть недостатки и у компрессоров: моторы, оборудованные нагнетателями с механическим приводом, имеют большой расход топлива и меньший КПД, в сравнении с турбиной.

Также имеются большие различия в цене. Любая мощная турбина популярного производителя будет иметь большую стоимость и будет дорога в обслуживании. И к тому же - требуется для её установки немало дополнительного оборудования. Компрессору же - нужен только дополнительный привод.

В любом случае решать Вам, что лучше: компрессор или турбина, взвесьте все положительные и отрицательные качества и сделайте правильное решение!

ПЕРЕЙТИ К ВЫБОРУ ТУРБОКОМПРЕССОРОВ И ИХ ДЕТАЛЕЙ

КАТАЛОГ ТУРБИН

КАТАЛОГ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ДВИГАТЕЛЕЙ

ПЕРЕЙТИ К ВЫБОРУ ДЕТАЛЕЙ ДВИГАТЕЛЯ

ПЕРЕЙТИ К ВЫБОРУ ДВИГАТЕЛЕЙ

СПРОСИТЬ У МЕНЕДЖЕРА

Турбокомпрессоры


Виды турбонаддува

Раздельный турбокомпрессор – это турбокомпрессор у которого имеются два входа для выхлопных газов и два сопла для каждой пары цилиндров. Данная конструкция обеспечивает максимальную производительность и препятствует попаданию отработаных газов обратно в цилиндыры. Первое сопло отвечает за максимально бысьрое реагирование, а второе повышеную производительность и увеличение КПД.

Помимо, этого ТКР с двойной улиткой имеет разделенные выпускные каналы, предотвращающие перекрытие во время выпуска выхлопных газов.

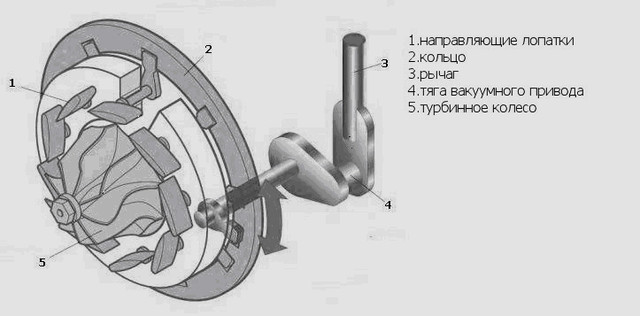

Турбина с изменяющейся геометрией  (или турбина с переменным соплом) – наиболее широко применяется  в производстве дизельных двигателей. Основное ее техническое отличие от других видов турбин – это наличие внутри подвижных лопастей с приводом регулирующих поток газов в самой турбине. В зависимости  от  угла наклона  лопастей меняется скорость выхлопных газов тем самым согласовывая давление и обороты двигателя.

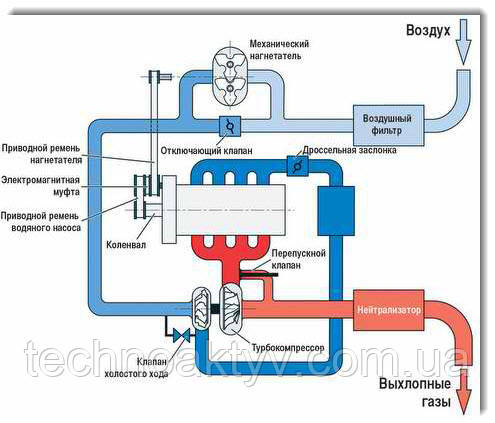

В некоторых конструкциях турбонаддува применяются по два  (автомобили КамАЗ) и более турбокомпрессоров  (тройной наддув для дизелей «BMW») подключенные параллельно или последовательно для увеличения производительности (или для того, что бы один работал на больших оборотах, а второй на малых).


ПЕРЕЙТИ К ВЫБОРУ ТУРБОКОМПРЕССОРОВ И ИХ ДЕТАЛЕЙ

КАТАЛОГ ТУРБИН

КАТАЛОГ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ДВИГАТЕЛЕЙ

ПЕРЕЙТИ К ВЫБОРУ ДЕТАЛЕЙ ДВИГАТЕЛЯ

СПРОСИТЬ У МЕНЕДЖЕРА


Обслуживание авто с турбиной

Турбокомпрессор является частью двигателя. Любые неисправности систем двигателя напрямую отражаются на работе турбины и приводят к преждевременному выходу ее из строя.

Чтобы этого избежать необходимо:

  • периодически проверять и устранять неисправности топливной системы
  • своевременно менять масло, масляный и воздушный фильтры
  • использовать масла и фильтры, рекомендованные заводом-изготовителем
  • перед остановкой двигателя после интенсивной езды необходимо охлаждать турбину. Для этого необходимо дать двигателю поработать на оборотах холостого хода не менее 3 мин
  • не эксплуатировать двигатель до его прогрева
  • не эксплуатация автомобиль без воздушного фильтра или с не герметичными патрубками
  • не эксплуатировать автомобиль с низким уровнем масла в поддоне двигателя
  • не эксплуатировать автомобиль с неисправной системой выпуска (забитыми сажным фильтром, катализатором, глушителем).

ПЕРЕЙТИ К ВЫБОРУ ТУРБОКОМПРЕССОРОВ И ИХ ДЕТАЛЕЙ

КАТАЛОГ ТУРБИН

КАТАЛОГ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ДВИГАТЕЛЕЙ

ПЕРЕЙТИ К ВЫБОРУ ДЕТАЛЕЙ ДВИГАТЕЛЯ

ПЕРЕЙТИ К ВЫБОРУ ДВИГАТЕЛЕЙ

СПРОСИТЬ У МЕНЕДЖЕРА


Неисправности

Когда в двигателе с принудительным наддувом выходит из строя турбокомпрессор, не стоит сразу обвинять в этом саму «турбину». Практикой установлено, что в большинстве случаев отказ турбокомпрессора вызывается «внешними» причинами.

Дело в том, что турбокомпрессор – наиболее высоко-нагруженный агрегат двигателя. Условия, в которых работает турбокомпрессор, характеризуются огромным перепадом температур. В то время как его турбинная часть подвергается воздействию отработавших газов с температурой порядка 1000°С, со стороны компрессора температура в два раза ниже. Температурный фактор усугубляется высокими динамическими нагрузками, возникающими вследствие огромной частоты вращения ротора, которая может достигать величины 250 000 мин-1. Номинальные режимы работы турбокомпрессора, определяющиеся требованиями разработчиков двигателей и зависящие от заявленных параметров мотора, близки к предельным. Поэтому любые отклонения характеристик двигателя, даже на первый взгляд незначительные, оказывают губительное влияние на работоспособность турбокомпрессора и могут привести к его отказу. С этой точки зрения турбину можно рассматривать как своего рода индикатор состояния двигателя. Ситуация усугубляется тем, что турбокомпрессору, по определению, суждено работать «на перекрестке» многих систем двигателя: системы впуска и выпуска отработавших газов, системы смазки и охлаждения, вакуумной системы и системы вентиляции, а также системы управления двигателем. Неисправность каждой из них оборачивается нарушением нормального (расчетного) режима работы турбокомпрессора. Так что надежность турбокомпрессора зависит от многочисленных внешних факторов.

Прежде чем ставить новый турбокомпрессор, вместо вышедшего из строя, нужно обязательно выявить и устранить причину его отказа. Если этого не сделать, то с большой долей вероятности и новая турбина вскоре будет повреждена. Чтобы отсрочить замену турбокомпрессора или вовсе исключить ее, нужно иметь четкое представление о причинах, провоцирующих отказ турбокомпрессора, и принимать действенные меры по их устранению.

Поломка Причина Фото
1. Выброс моторного масла во впускной коллектор двигателя  - Износ уплотнительного кольца со стороны корпуса компрессора Износ уплотнительного кольца со стороны корпуса компрессора
2. Выброс моторного масла в приемную трубу глушителя  - Износ уплотнительного кольца со стороны корпуса турбины  - Износ уплотнительного кольца со стороны корпуса турбины  - Износ вала турбокомпрессора (посадочное место уплотнительного кольца со стороны корпуса турбины)
 - Износ вала турбокомпрессора (посадочное место уплотнительного кольца со стороны корпуса турбины)
3. Турбокомпрессор издает посторонние звуки (вой, свист)  - Износ радиального или упорного подшипника турбокомпрессора, как следствие – соприкосновение при работе колеса турбины с корпусом турбины и (или) колеса компрессора с корпусом компрессора. Износ радиального или упорного подшипника турбокомпрессора, как следствие – соприкосновение при работе колеса турбины с корпусом турбины и (или) колеса компрессора с корпусом компрессора.
 - Нарушение геометрии колеса компрессора из -за внешнего механического воздействия (попадание постороннего предмета со стороны воздушного фильтра), как следствие – превышение допустимого дисбаланса ротора турбокомпрессора. Нарушение геометрии колеса компрессора из -за внешнего механического воздействия (попадание постороннего предмета со стороны воздушного фильтра), как следствие – превышение допустимого дисбаланса ротора турбокомпрессора
 - Нарушение геометрии колеса турбины из -за внешнего механического воздействия (попадание постороннего предмета со стороны выпускного коллектора двигателя), как следствие – превышение допустимого дисбаланса ротора турбокомпрессора. Нарушение геометрии колеса турбины из -за внешнего механического воздействия (попадание постороннего предмета со стороны выпускного коллектора двигателя), как следствие – превышение допустимого дисбаланса ротора турбокомпрессора
4. Выход из строя вала турбокомпрессора (излом)  - Недостаточная смазка или полное ее отсутствие
 - Использование некачественных смазочных материалов
 - Попадание постороннего предмета со стороны выпускного коллектора двигателя
 - Попадание постороннего предмета со стороны воздушного фильтра
5. Турбокомпрессор не развивает требуемого давления наддува  - Износ или повреждение колеса турбины Износ или повреждение колеса турбины
 - Износ или повреждение колеса компрессора Износ или повреждение колеса компрессора
 - Неисправна система управления турбокомпрессором (где она имеется). Неисправна система управления турбокомпрессором (где она имеется)

ПЕРЕЙТИ К ВЫБОРУ ТУРБОКОМПРЕССОРОВ И ИХ ДЕТАЛЕЙ

КАТАЛОГ ТУРБИН

КАТАЛОГ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ДВИГАТЕЛЕЙ

ПЕРЕЙТИ К ВЫБОРУ ДЕТАЛЕЙ ДВИГАТЕЛЯ

ПЕРЕЙТИ К ВЫБОРУ ДВИГАТЕЛЕЙ

СПРОСИТЬ У МЕНЕДЖЕРА



История наддува и нагнетателей (компрессоров)

Нагнетатель (компрессор) – механизм для сжатия и подачи воздуха под давлением.Готтлиб Даймлер

Наддув – процесс повышения давления воздуха или некой смеси на впуск двигателя для увеличения количества горючей смеси в цилиндре и как следствие увеличение мощности получаемой от единицы объема двигателя.

Механический нагнетатель – это компрессор, предназначенный для сжатия  воздуха или же смеси топлива и воздуха, которые направляются в цилиндры двигателя  внутреннего сгорания для повышения массового заряда горючей смеси. Из-за этого растёт калорийности смеси поступающей в цилиндры и увеличивается мощность двигателя. Он приводится в движение коленчатым валом или ремнем.

Довольно давно инженеры и конструкторы установили главную цель в развитии автомобилестроения: увеличение удельной мощности при меньших габаритах двигателя.

- Первое свидетельство о применении механического нагнетателя приписывают братьям Рутс  (анг. Roots), они создали Альфред Бюшинагнетатель с аналогичным названием «Roots».

- Чуть позже  в 1885 году Готтлиб Даймлер запатентовал свой механический нагнетатель работающий по аналогу Рутс.

- Спустя 7 лет  в 1902 году Луис Рено запатентовал свою собственную конструкцию центробежного нагнетателя.

- А в 1911 году швейцарскому инженеру Альфреду Бюши в голову пришла гениальная мысль использовать энергию выхлопных газов для нагнетания давления. Он стал первым человеком догадавшимся что можно использовать отработанные газы.

Быстрой рост развития нагнеталей сдерживался отсутствием подходящих материалов. Из-за большой температуры отработанных газов уменьшился срок службы выпускных клапанов, поршней систем охлаждения. При этом литровая мощность действительно увеличилась, но это не имело значение, поскольку двигатель чаще приходил в неисправность. Эйфория от изобретения постепенно сходила на нет.

- Нагнетатели  в авиации. Истребитель «SPAD» S.XIII»Как и ожидалось следующий шаг в развитии нагнетателей был сделан вверх в авиационную отрасль. Самым первым авиа двигателем на который установили механический наддув принадлежат самолету «Мюррей-Вильята», который в 1910 г. установил рекордную высоту в 5200.  В 1918 году на один из французский истребитель «SPAD» S.XIIIC» инженером Огюстом Рато был установлен турбокомпрессор с аналогичным названием «Рато». Целесообразность этого действия была нулевой и не давала двигателю абсолютно никаких преимуществ. У мотора не было достаточно мощности для привода турбины. Через два года Рато смог реабилитироваться установив свой турбокомпрессор на двигатель «Либерти L-12» в биплане «Lepere», которому удалось побить рекорд высоты ( 10092 метра) и на долго остаться на пьедестале не побежденным. Совместная работа металлургов, ученных, авиаконструкторов и машиностроителей позволила создать новые поршни, клапаны и подшипники способные выдержать гораздо большую нагрузку чем их предшественники, что позволило наддуву закрепится и пустить корни в авиации.

- Нагнетатели в судоходстве. С небес наддувы сразу перекачивали на воду. В 1923 году в Германии начали выпускать пассажирские лайнеры Preussen и Danzig. Установка турбокомпрессора на 10-и цилиндровые двигатели этих гигантов увеличили их мощность в полтора раза.

- Нагнетатели в машиностроении. Появлением и активным распространением на наземной технике нагнетатели обязаны Второй Мировой Войне и автогонщикам. История вклада автоспорта в развитие наддувов начинается с двигателей «Daimler», «FIAT» и  «Sunbeam» в  1921 году. Второй, между прочим, выиграл Большой приз Европы в 1923 году. Через год болиды «Daimler» и «Alfa Romeo» выиграли Танга Флорио  и Большой приз Франции соответственно. Автомобильный спорт внес не только необходимые финансы в развитие наддувов, но поселил любовь в сердце всех мужчин, обеспечив тем самым его будущие развитие. Первые нагнетатели установленные на спортивных авто сумели показать себя с самой лучшей стороны, давая двигателю от 50-70% дополнительной мощности. В военной отрасли изначально наддувы планировали ставить на танки и грузовики, но из-за отсутствия должных знаний и материальных средств от установки надувов на танки пришлось отказаться на время. Первая массовая серия наддув была произведена и установлена на грузовики Saurer произведённые в Швейцарии в 1938 году.

Предпосылки к созданию наддувов

Для того чтобы ответить на то что же стало движущей силой для изобретения и создания наддува давайте обратив внимание на устройство двигателя. Поскольку подача необходимого объема топлива затруднений не вызывает, главной задачей для увеличения производительности становится обеспечение должной массы воздуха за единицу времени. Этот же показатель на прямую связан с частотой вращения коленчатого вала. Его пределом является допустимое значение средней скорости работы поршня. Данный показатель в основном имеет значение лишь для механических наддувов и рабочим объемом мотора. Из выше сказанного, что при заданных параметрах есть потолочное значение, выше которого можно подняться только, в том случае если установить наддув. Без особых проблем на сегодняшний день можно поднять мощность двигателя на 25% просто установив наддув, но если к нему добавить интеркулер мощность вырастит вдвое.

Точность балансировки наддува очень важна. Высокое давление и температура воздуха подаваемого в цилиндры может привести к очень серьезным негативным последствия и быстрому износу. Под конец такта сжатия в момент когда поршень прессует и без того уже сжатую смесь ее давление и температура могут оказаться на столько высокими что произойдет преждевременная детонация. Дабы это не происходило принято переходить на использование более высокооктановых сортов топлива или проводить декомпрессию – снижающую степень сжатия.

Стоить учитывать, что снижение степени сжатия также отрицательно влияет на экономичность и КПД.

70-80-е годы стали для механических нагнетателей временем затухания, а их более продвинутые собратья - турбонагнетатели (турбокомпрессоры) отвоевывали рынок. Самой продвинутой системой принудительного нагнетания установленной на серийных автомобилях сейчас считается «Mercedes-Benz» класс C, E, при этом они почти полностью копируют образцы 20-30 годов (Рутс и Eaton), что свидетельствует о том что данная ветка развития нагнетателей отмирает. Ею пользуются в тех случаях, когда нужно добиться разной мощности не сильно меняя конструкции двигателя.

Практика в нашей стране не показала особого внимания к данной технологии, из-за чего она почти не используется. Исключение составляют автогонки 60-70 годов и сельскохозяйственная отрасль.

Гораздо более широкое применение во всем мире  получил наддув приводимый в действие силой отработанных газов - турбо наддув.


Классификация наддува ДВС по видам

  • Агрегатный наддув

Подразумевает использование нагнетателя (агрегата). Делится на:

1.    Механический наддув – отличительной особенностью этого компрессора является использование для привода энергии коленчатого вала.

2.    Турбонаддув (он же турбокомпрессор) – это компрессор (обычно центробежный) привод которого осуществляется турбиной, лопасти которого вращаются благодаря кинетической энергии выхлопных газов.

3.    Наддув «Comprex» - использует давления отработавших газов, непосредственно на поток воздуха поступаемого в мотор.

4.    Электро наддув – его отличительной особенностью является то, что привод осуществляется электрическим мотором.

5.    Комбинированный наддув – это смесь нескольких видов наддува, работающих в зависимости от нагрузки. Чаще всего это комбинация турбонаддува и механического. Первый работает на высоких оборотах, а второй на низких.


  • Безагрегатный наддув

 Делится на:

1.    Резонансный наддув (он же акустический или инерционный) работает, используя колебательные явления внутри трубопровода.

2.    Динамический наддув (он же пассивный или скоростной) рост давления осуществляется воздухозаборниками  специальной формы исключительно на высокой скорости. На низких скоростях этот вид наддува совершенно бесполезен.
Пометка: В этой статье понятие «динамический наддув» применяется исключительно для наддува с воздухозаборниками особой формы и не относится к «резонансному».

3.    Рефрижерационный наддув использует энергию испаряющегося топлива в воздухе. Характеризуется наличием жидкости с низкой температурой кипения и большим высокой температурой пара. Не применяется в автомобилях.

Компрессоры прошли долгий и широкий путь в развитии авто, авиа и судостроения. За это время их конструкция менялась до неузнаваемости, появлялись новые виды, а старые и не прижившиеся забывались.

ПЕРЕЙТИ К ВЫБОРУ ТУРБОКОМПРЕССОРОВ И ИХ ДЕТАЛЕЙ

КАТАЛОГ ТУРБИН

КАТАЛОГ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ДВИГАТЕЛЕЙ

ПЕРЕЙТИ К ВЫБОРУ ДЕТАЛЕЙ ДВИГАТЕЛЯ

ПЕРЕЙТИ К ВЫБОРУ ДВИГАТЕЛЕЙ

ОЗНАКОМИТЬСЯ С БРЕНДАМИ

ПОЛЕЗНАЯ ИНФОРМАЦИЯ ОТ ТЕХНОАКТИВ ИНВЕСТ

НОВОСТИ В МИРЕ СПЕЦТЕХНИКИ

СПРОСИТЬ У МЕНЕДЖЕРА

КАТАЛОГ ТУРБИН

КАТАЛОГ ТУРБОКОМПРЕССОРОВ ДЛЯ CASE, CAT, CNH, CUMMINS

КАТАЛОГ ТУРБОКОМПРЕССОРОВ ДЛЯ ДВИГАТЕЛЕЙ DEUTZ (часть 1)

КАТАЛОГ ТУРБОКОМПРЕССОРОВ ДЛЯ ДВИГАТЕЛЕЙ DEUTZ (часть 2)

КАТАЛОГ ТУРБОКОМПРЕССОРОВ ДЛЯ ДВИГАТЕЛЕЙ DEUTZ (часть 3)

КАТАЛОГ ТУРБОКОМПРЕССОРОВ ДЛЯ ДВИГАТЕЛЕЙ DEUTZ (часть 4)

КАТАЛОГ ТУРБОКОМПРЕССОРОВ ДЛЯ JOHN DEERE, HANOMAG

КАТАЛОГ ТУРБОКОМПРЕССОРОВ ДЛЯ HITACHI, ISUZU, KOMATSU, LIEBHERR

КАТАЛОГ ТУРБОКОМПРЕССОРОВ ДЛЯ IVECO - ЧАСТЬ 1

КАТАЛОГ ТУРБОКОМПРЕССОРОВ ДЛЯ IVECO - ЧАСТЬ 2

КАТАЛОГ ТУРБОКОМПРЕССОРОВ ДЛЯ DETROIT DIESEL, MWM

КАТАЛОГ ТУРБОКОМПРЕССОРОВ ДЛЯ MITSUBISHI, S+L+H, SUZUKI, VOLVO PENTA

КАТАЛОГ ТУРБОКОМПРЕССОРОВ ДЛЯ DORMAN/PERKINS, PERKINS, YANMAR, ANDORIA



ПЕРЕЙТИ К ВЫБОРУ ТУРБОКОМПРЕССОРОВ И ИХ ДЕТАЛЕЙ

КАТАЛОГ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ДВИГАТЕЛЕЙ

ПЕРЕЙТИ К ВЫБОРУ ДЕТАЛЕЙ ДВИГАТЕЛЯ

ПЕРЕЙТИ К ВЫБОРУ ДВИГАТЕЛЕЙ

ОЗНАКОМИТЬСЯ С БРЕНДАМИ

ПОЛЕЗНАЯ ИНФОРМАЦИЯ ОТ ТЕХНОАКТИВ ИНВЕСТ

НОВОСТИ В МИРЕ СПЕЦТЕХНИКИ

СПРОСИТЬ У МЕНЕДЖЕРА



С открытых источников

Предыдущие статьи
