Шестеренчатый насос

Шестеренчатый насос  - насос с рабочими органами в виде шестеренок, которые обеспечивают геометрическое замыкание рабочей камеры и передают крутящий момент. Шестерни размещены в корпусе, который плотно прилегает к ним, с каналами для подвода и отвода жидкости.

Шестеренчатый насос, преимущества, по сравнению с др.насосами

• простота конструкции насоса нш;
• высокая надёжность в сравнении, например, с аксиально-плунжерным насосом;
• шестеренчатый насос имеет низкую стоимость;
• способность насоса нш работать при высокой частоте вращения, в связи с этим шестеренчатый насос можно соединять непосредственно с валами тепловых или электрических двигателей.

Область применения насоса нш

Широко применяется:

• в системе объёмного гидропривода, в системах смазки и т.д.,
• кранов, бульдозеров и другой спецтехники.

Шестеренчатые насосы применяются для получения давлений до 21 МПа (по теории это возможно при высокой точности изготовления и очень чистой жидкости).

Поставляем гидравлические насосы на краны

Краны Kato		Краны Tadano		Краны Kobelco
NK3600	KR70H	TR500M-3	TG1000M-1	T500	7065-2
NK3000	KR50H	TR500M-2	TG900M-1	T450-2	7065
NK1600-5	KR45H-5	TR500M	TG800M-1	T450	7055-2
NK1600	KR45H-3	TR500E	TG600M-4	T400	7055
NK1200-5	KR5H-5	TR400M	TG600M-1	T350-2	7055
NK1200-2	KR35H-3	TR350M-3	TG500M	BM1600	7055
NK1000	KR30H-3	TR350M-2	TG452	BM1200	7050
NK800	KR30H-3	TR250M-6	TG450M-3	BM800	7045
NK750	KR25H-5	TR250M-5	TG450M-3	7800SHL	7035
NK600-3	KR25H-3L	TR250M-4	TG450M-2	7800HL	5650
NK500B-5	KR25H-3	TR250M-3	TG450M-1	7800	5650
NK450B-3	KR25H-V2	TR250M-2	TG350M-4	7650	5170A
NK450B-2	KR25H	TR250M-1	TG350M-3	7450	5170-2
NK450	KR22H-2	TR200M-4	TG350M-2	7300	5170
NK400	KR22H/MR-220	TR200M-3	TG350M-1	7150	5100
NK450B	KR20H-3	TR200M-2	TL350M	7100	5080
NK360B	KR20H-2	TR200M-1	TL300M-2	7080-2	5055-2
NK350-3	KR20H	TR160M-2	TL250M-4	7080	5055
NK350-2	KR20	TG3600M-2	TL250M-3
NK350	KR10HML	TG3600M-2	TL250M-2
NK300B-3	KR10HM	TG3600-1	TL200M-4
NK250-3	KR10HL	TG3600M-1	TL200M-2
NK250-2	KR10H	TG1600M-4	TL200M-1
NK300	MR100SP	TG1600M-1	TL200M-1
NK250-5	SR250LE	TG1200M-4	TL200L
NK250	SR250	TG1200M-2	TL200
NK200H-5	SS500S	TG1200M-1	TL160M-3
NK200H-3	ST250	TG1200M	TL160M-3
NK200H-2	KA2000	TG1000R-1	TL160M-2
NK200B	KA1200	AR1200M	TL160M-2
	KA1000	AR1000M	AR2000M
			AR1600M

ПЕРЕЙТИ К ВЫБОРУ ГИДРОНАСОСОВ И ГИДРОМОТОРОВ

ОЗНАКОМИТЬСЯ С БРЕНДАМИ ПРОИЗВОДИТЕЛЕЙ ГИДРАВЛИКИ И СПЕЦТЕХНИКИ

СПРОСИТЬ У МЕНЕДЖЕРА


В помощь тем, кто ищет насос по номеру

Uchida Hydraulics For Kato / Tadano / Kobelco / IHI / Hitachi Crane	Shibaura (Toshiba) For Kato / Tadano crane	Nabco For Kobelco / Tadano / IHI Crane
GXP05-B2C71WBTB71OLPL-30ABL-20-976-0	18PL220-18PL2206-7.7PL1707	PLS3035-2531
GPP2-D100-100L-113-S18	26PL-26PA-9PL1714A	PLS3050-2531
A10V71LV1LS7-V71LV-952-1	9PL170361A-7PL170761A	GN340-P-GN215
A8V107EH9.3R6231-982-1	T7-66.66.44A1S1.R547	PLS2519-2525
GXP10-C0C100WBTB900LPL -35WLTB30ABL-20-974-0	26PL220313A-9PL170-4.2PL170	PHS3045-PLS3035
X-GXP10- C0C80WBTB63OLPL35ABL -20-980-0	PVA8282L024	PHS4120-3560
GXP10- C0C100WBTB90OLPL1 /0WLTB35ABL-30-966-1	4.2PL170302C-4.2PL170702C	PHS4085
GPP1-C0C63AHN63AL530N1L-113-S18	28PR240304A- 28PR240613A -22PR220640B-6PR170712C	PHS3035-30350GN208
DS5JG12D24AD		PHS3555-PLS2516-2516
4D10T1M00959-2	Teijin Seiki For Kato Crane	PHS4080-4080-2519
4D10T2J00992-1	CH07-A-100-L2
4D10T2J00986-2	CS05A-OB-73/24/2	Kawasaki For Kato / Tadano crane
DX7-35493-35	CS09A-OB-80/35/2	K5V180-110L-10S
4D10T1J00973-1	CS05A-OB-87/24/2	M3X530-22N-01M
	CS09A-0B-87/24/2	SX504BM-123-32012
Sanwa For Tadano Crane		SX504BM-123-32028
RBMSF-210F-61-2
RBMSF-210F-70-2
RMSF-210F-3
MSF-160T20-4-C
MSF-750-F71-3

Kato Cranes Parts List Nabco / Plunger Pumps / Winch Motor / Swing Motor / Control Valve

Tadano Cranes Parts List Nabco / Plunger Pumps / Winch Motor / Swing Motor / Control Valve

Aichi Parts

Kobelco cranes Hydraulic Pumps

IHI Crawler Cranes/Pile Driver Hydraulic Pumps

Kawasaki Wheel Loaders Hydraulic Pumps

Brand: UCHIDA, TOSHIBA, SHIBAURA, KYB, KAWASAKI, SANWA, SHIMADZU, TEIJIN SEIKI, REXTOTH, NABCO, NACHI, SUMITOMO, TOKIMEC

ПЕРЕЙТИ К ВЫБОРУ ГИДРОНАСОСОВ И ГИДРОМОТОРОВ

ОЗНАКОМИТЬСЯ С БРЕНДАМИ ПРОИЗВОДИТЕЛЕЙ ГИДРАВЛИКИ И СПЕЦТЕХНИКИ

ОСОБЕННОСТИ ВЫБОРА ГИДРАВЛИКИ

ЗАДАТЬ ВОПРОС МЕНЕДЖЕРУ


Новое обозначение шестеренчатых насосов

Пример: НМШ 0,6-25-0,25/25Ю-3 ОМ2, что означает следующее:

Ш — насос шестеренчатый
НМШ — насос шестеренчатый на лапах
НМШФ — насос шестеренчатый фланцевый
НМШГ — насос шестеренчатый с обогревом (охлаждением) корпуса
0,6 — подача в литрах на 100 оборотов,
25 — наибольшое давление, кгс/см2,
0,25 — подача в агрегате, м3/ч,
25 — давление на выходе из насоса в агрегате, кгс/см2,
Ю — условное обозначение материала проточной части насоса,
без обозначения – чугун,
Б – бронза,
Ю — алюминий и его сплавы,
К — нержавеющая сталь,
3 — исполнение двигателя (морское).

Принцип действия шестеренчатых насосов

Обе шестерни насоса находятся в обоюдном зацеплении, вследствие чего между ними образуется свободное пространство. Вращательный момент, приложенный к ведущей шестерне, способствует возникновению всасывающего давления, вследствие чего в пространство между шестернями попадает перекачиваемая жидкость, которая перемещается по ходу вращения шестерен. Обратно жидкость двигаться не может за счет перемещения специальных конструктивных элементов, распределяющих пространство.


Виды конструкций

Шестеренчатые насосы делятся на два основных вида:

• с внутренним типом зацепления,
• внешним типом зацепления.

Первый тип зацепления позволяет создавать более компактные гидромашины, однако он сложен в практической реализации, поэтому такие машины применяются нечасто. Кроме того, рабочее давление машин с внутренним типом зацепления лежит в диапазоне 7-14 МПа, что, как правило, много меньше аналогичного показателя шестеренчатых насосов с внешним зацеплением. Для улучшения эксплуатационных характеристик, а именно уменьшения уровня шума и неравномерности подачи жидкости зубья шестерен делают скошенными. Также для более легкого протекания вязкой среды (жиров, красок, нефтепродуктов, полимерных масс) размер входного патрубка делают эквивалентным размеру шестерен.

Принцип работы шестеренчатого насоса

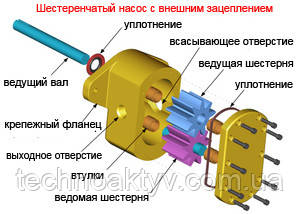

Принцип действия шестеренчатого гидронасоса с внешним типом зацепления.
