Аксиально-поршневые насосы

Компания “Техноактив Инвест” предлагает Вам широкий выбор аксиально-поршневых насосов и запчастей к ним.

Эти насосы подходят к различным видам спецтехники зарубежного производства. Если у нас не окажется в наличии необходимой модели, то её можно будет заказать.

Наши преимущества:
- консультация специалиста;
- точный подбор и быстрое предоставление предложения;
- кратчайшие сроки поставки;
- низкие цены.

У нас Вы сможете найти запчасти и аксиально–поршневые насосы марок:

Rexroth/Uchida        Hitachi
Vickers                   Toshiba
Eaton                      Parker
Sundstrand              Nachi
Caterpillar                Daikin
Liebherr                   Kubota
Linde                      Yuken
Volvo                      Sauer
Kawasaki                Hawe
Komatsu                 Kayaba

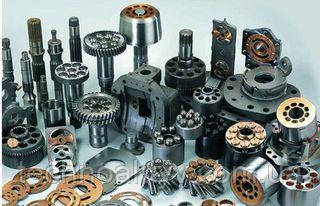

А также запчасти для гидравлических насосов и моторов импортных производителей: поршневой блок (блок цилиндров), поршень (плунжер), сальник вала, клапанная плита (распределитель), стопорная планка (сепаратор), упорная плита, пружина, направляющая (сфера, шарообразная направляющая), вкладыш, прокладка, вал, наклонная шайба, суппорт, дисковая пружина, шпилька, стопорное кольцо, севпоршень, индикатор, прокладка направляющей и т.д.)

Для подбора запчастей и насосов нам нужны данные с «шильдика»:

СПРОСИТЬ У СПЕЦИАЛИСТА

КАК ВЫБРАТЬ ГИДРОНАСОС И ГИДРОМОТОР

ПЕРЕЙТИ К ВЫБОРУ АКСИАЛЬНО-ПОРШНЕВОГО НАСОСА

УЗНАТЬ О ШЕСТЕРЕНЧАТЫХ НАСОСАХ

Аксиально-поршневые гидромашины нашли широкое применение в гидроприводах, что объясняется рядом их преимуществ: меньшие радиальные размеры, масса, габарит и момент инерции вращающихся масс; возможность работы при большом числе оборотов; удобство монтажа и ремонта.

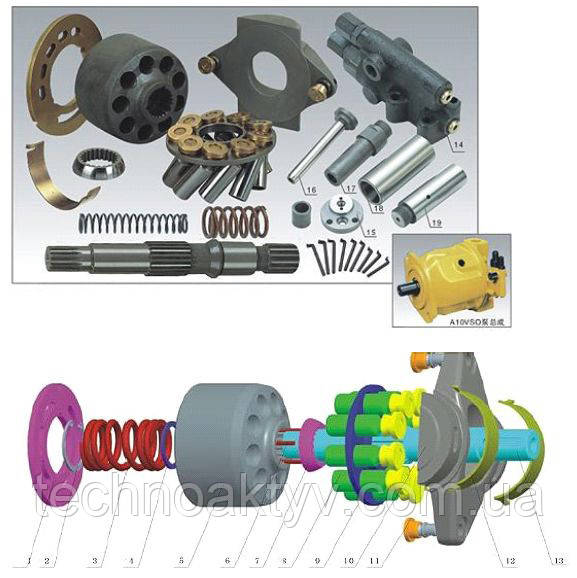

Типичная схема аксиально-поршневого насоса (Рис. 1.)

1. Клапанная плита;
2. Захватное кольцо;
3. Пружина;
4. Прокладка;
5. Поршневой блок;
6. Шпилька;
7. Направляющая;
8. Поршень;
9. Стопорная планка;
10. Наклонная шайба;
11. Поршень наклонной шайбы;
12. Вкладыш;
13. Ведущий вал.

Аксиально-поршневой насос состоит из блока цилиндров 8 (рис.2) с поршнями (плунжерами) 4, шатунов 7, упорного диска 5, распределительного устройства 2 и ведущего вала 6.

Принципиальные схемы аксиально-поршневых насосов

Рис.2. Принципиальные схемы аксиально-поршневых насосов:

1 и 3 — окна; 2 — распределительное устройство; 4 — поршни;
5 — упорный диск; 6 — ведущий вал; 7 — шатуны; 8 — блок цилиндров
а — с иловым карданом; б — с несиловым карданом;
в — с точечным касанием поршней; г — бескарданного типа

Во время работы насоса при вращении вала приходит во вращение и блок цилиндров. При наклонном расположении упорного диска (см. рис.2, а, в) или блока цилиндров (см. рис.2, б, г) поршни, кроме вращательного, совершают и возвратно-поступательные аксиальные движения (вдоль оси вращения блока цилиндров). Когда поршни выдвигаются из цилиндров, происходит всасывание, а когда вдвигаются — нагнетание. Через окна 1 и 3 в распределительном устройстве 2 цилиндры попеременно соединяются то с всасывающей, то с напорной гидролиниями. Для исключения соединения всасывающей линии с напорной блок цилиндров плотно прижат к распределительному устройству, а между окнами этого устройства есть уплотнительные перемычки, ширина которых b больше диаметра dк отверстия соединительных каналов в блоке цилиндров. Для уменьшения гидравлического удара при переходе цилиндрами уплотнительных перемычек в последних сделаны дроссельные канавки в виде небольших усиков, за счет которых давление жидкости в цилиндрах повышается равномерно.

Рабочими камерами аксиально-поршневых насосов являются цилиндры, аксиально расположенные относительно оси ротора, а вытеснителями — поршни. По виду передачи движения вытеснителям аксиально-поршневые насосы подразделяются на насосы с наклонным блоком (см. рис.2, б, г) и с наклонным диском (см. рис.2, а, в). Известные конструкции аксиально-поршневых насосов выполнены по четырем различным принципиальным схемам.

Насосы с силовым карданом (см. рис.2, а) приводной вал соединен с наклонным диском силовым карданом, выполненным в виде универсального шарнира с двумя степенями свободы. Поршни соединяются с диском шатунами. При такой схеме крутящий момент от приводящего двигателя передается блоку цилиндров через кардан и наклонный диск. Начальное прижатие блока цилиндров распределительному устройству обеспечивается пружиной, а во время работы насоса давлением жидкости. Передача крутящего момента блоку цилиндров необходима для преодоления сил трения между торцом блока цилиндров и распределительным устройством.

В насосах с двойным несиловым карданом (см. рис.2, б) углы между осью промежуточного вала и осями ведущего и ведомого валов принимают одинаковыми и равными 1 = 2 = /2. При такой схеме вращение ведущего и ведомого валов будет практически синхронным, а кардан полностью разгруженным, так как крутящий момент от приводящего двигателя передается блоку цилиндров через диск 5, изготавливаемый заодно с валом 6.

Насосы с точечным касанием поршней наклонного диска (см. рис.2, в) имеют наиболее простую конструкцию, поскольку здесь нет шатунов и карданных валов. Однако для того, чтобы машина работала в режиме насоса, необходимо принудительно выдвижение поршней из цилиндров для прижатия их к опорной поверхности наклонного диска (например, пружинами, помещенными в цилиндрах).

Китайская компания  Litop Hydraulics производит аналоги запасных частей гидравлических поршневых насосов (моторов) самых известных брендов. Если у Вас есть потребность в деталях гидравлического насоса, частях двигателя, пожалуйста, свяжитесь с нами, мы хотели бы предоставить Вам, кроме оригинальных запчастей (новых  и б/у), так и качественные аналоги, но по более низким ценам.

СВЯЗАТЬСЯ С МЕНЕДЖЕРОМ

Данный производитель выпускает гидравлику большинства известных брендов, таких как:

Komatsu:

PC200-6, PC200-7, HPV95, PC300-6, PC300-7, KMF40, KMF90, KMF160, KPV90, PC600-7 Travel Motors

HPV35, HPV55, HPV90, HPV160, HPV75, HPV95, HPV132, HPV140, HPV165(PC60-7, PC220-6, PC220-7, PC200-6, PC200-7 PC300-6, PC300-7 PC360-7 PC400-7) PC30UU, PC35MR, PC45, PC50, PC55, PC30-7, PC75UU, PC78US-6, PC40-8, PC2000-8 Main Pumps.

PC45-8, PC75UU, PC40-7, PC50 , PC60-7, PC200-7, PC220-7, PC220-8,  PC300-7 PC300-8, PC400-7 Swing Motors

Hitachi:

HPV091, EX100, 120-2, 3, 5 , Ex200, EX220-2, 3, HPV1-2, HPV105, HPV116, HPV118, HPV135, HPV145, HPV125, UH07, UH083, HMPK055 , Hitachi1100 main pumps

HMGC16, HMGC32, HMGC48, HMGF35, HMGF36, HMGF38, HMGF57, HMT36FA EX550-3, ZX330 , Travel Motors

Caterpillar:

SBS80, SBS140(Cat312C, Cat320C, Cat325C)SPK10, 10, SPV10, 10(E200B, MS180), Cat12G, Cat14G, Cat16G, Cat120G, Cat140G, Cat215, Cat225, Cat235, Cat245(Cat963, Cat973, Cat993), AP12, Cat320, VRD63, E200B Hydraulic Pumps

Cat320B, Cat330B, Cat345, 355D Travel Motors.

Kayaba:

PSVD2-13E, PSVD2-16E, PSVD2-17E, PSVD2-21E, PSVD2-26E, PSVD2-27E, PSVD2-57E, PSV2-55T, PSV2-63T(Sumitomo120, Sumitomo 265), PSVS37, PSVS90, PSV-10, PSV-16, PSV2-10, PSV2-16, PSVL-36, PSVL-42, PSVL-54.PSVK2-25, KYB87 Hydraulic main Pumps.

MSG18P, MSG27P, MSG44P, MSG50P, MSF18, MSF23, MSF27, MSF37, MSF46, MSF52, MSF53, MSF56, MSF85, MSF89, MSF170, MSF200, MSF230, MSF150, MSF550

Swing Motors:

MAG10, MAG12, MAG18, MAG26, MAG33, MAG44, MAG50, MAG85, MAG120, MAG150, MAG170, MAG200, MAG230VP Travel Motors

Liebherr:

LPVD35, LPVD45, LPVD64, LPVD75, LPVD90, LPVD100, LPVD125, LPVD140, LPVD165, LPVD225, LPVD250, DPVP108 Hydraulic Pumps

FMV075, FMV100, 944B Swing Motors

FMF225, FMF250 Travel Motors.

LMF45, LMF64, LMF75, LMF90, LMF125, LMF140

LMV45, LMV64, LMV75, LMV90, LMV125, LMV140 Motors

Toshiba:

PVB90, PVB92, PVC80, PVC90

Tadano100(Pava8282), Shibaura Lucus500, Lucus400, HD450V-2 Pumps.

SG015, SG02, SG025, SG04, SG08, SG12, SG15, SG20, SG25 (MFB80, MFB100, MFB150, MFB160, MFB170, MFB180, MFB190, MFB200, MFB210, MFB250) Swing Motors.

Kawasaki:

K3SP36C, K7SP36C, K3V45, K3V63, K3V112, K3V140, K3V180, K3V280 , K3VL28, K3V45, K3VL60, K3VL80, K3VL112, K3VL140, K3VL200, K7V63, K7V100

K7VG180, K7VG265, K5V80, K5V140, K5V160, K5V180, K5V200, K3VG63, K3VG112, K3VG180, K3VG280, NV45, NV64, NV70, 111, NV120, NV137, NV172, NV210, NV270 , NX15, NVK45, KVC925, KVC930, KVC932 Main Pumps

M2X55, M2X63, M2X96, M2X120, M2X128, M2X146, M2X150, M2X170, M2X210 , M5X130, M5X180, MX50, MX80, MX150, MX173, MX200, MX250, MX450, MX500, MX530, MX700 Swing Motors.

TeiJin Seiki:

GM03, GM05, GM06, GM07, GM08, GM09, GM10, GM17, GM18, GM20, GM23, GM24, GM28, GM35, GM38,  Travel Motors.

Rexroth:

A4VSO40, A4VSO45, A4VSO50, A4VSO50, A4VSO56, A4VSO71, A4VSO125, A4VSO250, A4VSO355, A4VSO500.

A4VG28, A4VG40, A4VG56, A4VG71, A4VG90, A4VG125, A4VG180, A4VG250.

A4V40, A4V56, A4V71, A4V90, A4V125, A4V250

4VO130, A4VD250

A4VTG71, A4VTG90.

A10VSO10, A10VSO18, A10VSO28, A10VSO45, A10VSO71, A10VSO100, A10VSO140, A10VO10, A10VO18, A10VO45, A10VO60, A10VO63, A10VO85, A10VO71, A10VO100, A10VO140

A11VO40, A11VO60, A11VO75, A11VO95, A11VO130, A11VO145, A11VO160, A11VO190, A11VO200, A11VO210, A11VO250, A11VO260

A11VLO40, A11VLO60, A11VLO75, A11VLO95, A11VLO130, A11VLO145, A11VLO160, A11VLO190, A11VLO250, A11VLO260

A11VG50, A10VG18, A10VG28, A10VG45, A10VG63, A10VTG28, A10VTG45, A10VTG71

A2F12, A2F23, A2F28, A2F55, A2F80, A2F107, A2F160, A2F200, A2F225, A2F250, A2F355, A2F500, A2F1000, A3V80, A2V12, A2V28, A2VK12, A2VK28

A2FO05, A2FO10, A2FO12, A2FO16, A2FO23, A2FO28, A2FO32, A2FO45, A2FO56, A2FO63, A2FO80, A2FO90, A2FO107, A2FO125, A2FO160, A2FO180, A2FO200, A2FO250, A2FO355, A2FO500, A2FO710, A2FO1000

A7V26, A7V55, A7V80, A7V107, A7V160, A7V200, A7V225, A7V250, A7V355, A7V500, A7V1000, A8V55, A8V80, A8V107, A8V160

A8VO28, A8VO55, A8VO80, A8VO107, A8VO160, A8VO250, A8VO355, A8VO500

A7VO28, A7VO55, A7VO80, A7VO107, A7VO160, A7VO250, A7VO355, A7VO500

A6VM28, A6VM55, A6VM80, A6VM107, A6VM140, A6VM160, A6VM200, A6VM250

A6VE28, A6VE55, A6VE80, A6VE107, A6VE160, A6VE250

A2FM23, A2FM28, A2FM32, A2FM45, A2FM56, A2FM63, A2FM80, A2FM107, A2FM125, A2FM160, A2FM180, A2FM200, A2FM250, A2FM355, A2FM500, A2FM1000

Uchida:

A8V86, A10VD17, A10VD23, A10VD28, A10VD40, A10VD43, A10VD71

AP2D12, AP2D14, AP2D18, AP2D21, AP2D36

A8V55, A8V59, A8V80, A8V107, A8V115, A8V172

Danfoss:

SPV15, SPV18, SPV20, SPV21, SPV22, SPV23, SPV24, SPV25, SPV26, SPV27

PV42-28, PV42-41, PV42-41-125, MF22, MF23, MF20, MF24, MF21

PV90R030, PV90R042, PV90R55, PV90R75, PV90R100, PV90R130, PV90R180, PV90R250, PV90M75, PV90M130, PV90M42, PV90M180, PV90M250

SPV6, 119, 51V060, 51V, 080, 51V, 110, 51V160, 51V, 250, 51D, 110, 51D, 060, 51D, 080, 51D, 160, 51D, 250, 51C, 060, 51C, 110.

MPV035, MPV044, MPV046, MPTO025, MPTO035, MPTO044, MPTO046

JRR045, JRR065, JRR075, MMF046, MMF044, MMF035

FRR090, ERR130, ERR147, ERR100

Linde:

Hmf63-01, MPR63, HPR75, HPR90, HPR100, HPR130, HPR105, HPR160-01, HPR55, HPR135, HPR165, MPV45-01, MPV63-01, HMR75, HMR105, HMR135, HPR165

Bpv35, bpv50, bpv70, bpv100, BPV200, B2PV35, B2PV50, B2PV75, B2PV105, B2PV140, B2PV186, BPR186, BMF35, BMF55, BMF75, BMF105, BMF140, BMF186, BMF260, BMV35, BMV55, BMV75, BMV105, BMV135, BPR55, BPR75, BPR105, BPR140, BPR260, HPV55T, HPV75, HPV105, HPV135, HPV165, HPV210, HMF35, HMF50, HMF75, HMF105, HMF135, HPV130-01

Eaton:

3321, 3331, 4621, 4631, 5421, 5423, 5431, 6423, 7620, 7621, 78461, 78462,

VIACKERS:

PVXS060, PVXS090, PVXS130, PVXS180, PVXS250

PVE12, PVE19, PVE21, TATA1919, MFE19, PVH57, PVH74, PVH98, PVH131, PVH141

Yuken:

A3H16, A3H37, A3H56, A3H71, A3H100, A3H145, A3H180

Paker:

028, PV032 : F11-005, F11-006, F11-012, F11-014, F11-019, F11-010, F11-039, F11-080, F11-110, F11-150, F11-250.

F12-030, F12-040, F12-060, F12-080, F12-110, F12-150

V12-060, V12-080, V14-110, V14-160

PAVC100, PAVC65, PAVC38

PV016, PV020, PV023, PV040, PV046, PV063, PV080, PV092, PV140, PV180

Nachi:

PVD-3B-54, PVD-3B-56, PVD-3B-60, PVD-3B-66

PZ-6B-180, PZ-6B-220, PVK-2B-505, PVK-2B-50, PZ4B-100, PVD-00B-14, PVD-00B-16P, PVD-1B-23, PVD-1B-28, PVD-1B-32, PVD-1B-34

Oilgear:

PVK140, PVK270, PVK370, PVV200, PVV250, PVV440, PVV540, PVG048, PVG065

PVG075, PVG100, PVG130

KUBOTA:

HPVMF16, HPVMF23, HPVMF32

Travle Motors:

GM04, GM05, GM06, GM07, GM08, GM10, GM17, GM20, GM23, GM24, GM28, GM35, GM45, GM38, GM50, GM60, GM70, GM85VA, GM30H

SK200-1, SK200-3, SK200-5, SK200-6, SK200-8, SK220-2, SK320, SK340, SK430 Travel Motors

DNB08, DNB50, DNB60 Swing Motors
