РЕМОНТ МАСТИЛЬНОЇ СИСТЕМИ ДВИГУНА CUMMINS

РЕМОНТ СИСТЕМИ ОХОЛОДЖЕННЯ ДВИГУНА CUMMINS КАМАЗ

РЕМОНТ СИСТЕМИ ЖИВЛЕННЯ ПАЛИВОМ ДВИГУНА CUMMINS КАМАЗ - РОЗПОДІЛЬНИЙ НАСОС
РЕМОНТ СИСТЕМИ ЖИВЛЕННЯ ПАЛИВОМ ДВИГУНА CUMMINS КАМАЗ - РЯДНИЙ НАСОС
РЕМОНТ СИСТЕМИ ЖИВЛЕННЯ ДВИГУНА ПОВІТРЯМ CUMMINS
РЕМОНТ ЕЛЕКТРОУСТАТКУВАННЯ ДВИГУНІВ КАММИНЗ

ДАНІ ДЛЯ КОНТРОЛЮ І РЕГУЛЮВАННЯ ДВИГУНІВ CUMMINS

ВІДШУКАННЯ НЕСПРАВНОСТЕЙ ДВИГУНІВ CUMMINS І СПОСОБИ ЇХ УСУНЕННЯ

Карта ремонту мастильної системи двигунів Cummins Камаз

Замінна деталь або складальна одиниця	Інструмент	Підготовчі операції
Клапан мастильної системи та/або пружина	Храпові ключ, торцева головка 22 мм, динамометричний ключ	Очистити від бруду.
Елемент охолоджувача масла та/або прокладки	Ключ 16 мм, храпові ключ, торцева головка 10 мм, динамометричний ключ	Злити охолоджуючу рідину. Зняти масляний фільтр.

Підготовчі операції: Клапан і пружина двигунів Cummins Камаз - Заміна

• Очистити від пилу і бруду.

Ключ 22 мм

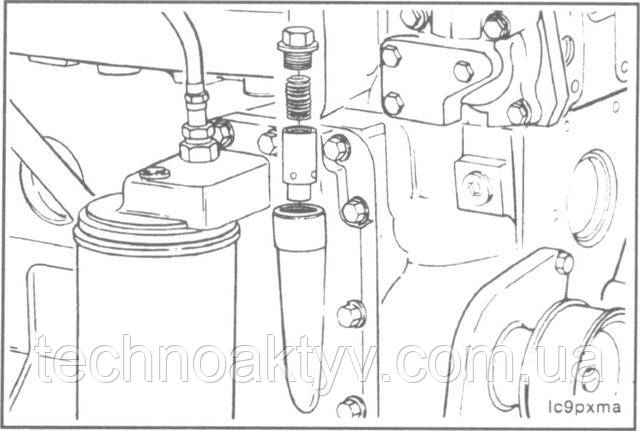

Виверніть пробку і вийміть клапан.

Ключ 22 мм Виверніть пробку і вийміть клапан.

Ключ 22 мм

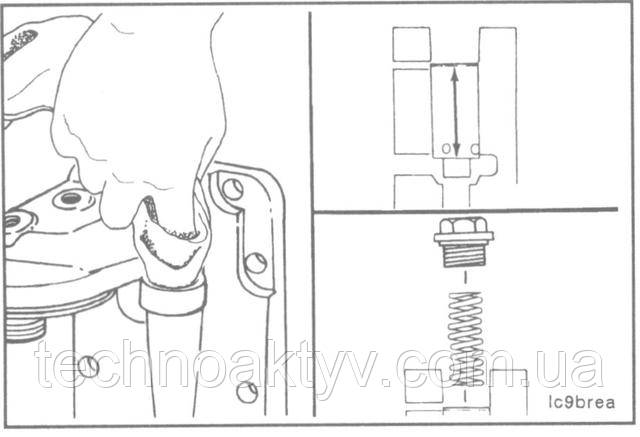

Очистіть і огляньте отвір і клапан.

Увагу I Для забезпечення працездатності клапан повинен вільно переміщатися в отворі.

Встановіть клапан і пружину.

Крутний момент затягування: 80 Н • м [60 ft-ib]

Ключ 22 мм Очистіть і огляньте отвір і клапан. Увагу I Для забезпечення працездатності клапан повинен вільно переміщатися в отворі. Встановіть клапан і пружину. Крутний момент затягування: 80 Н • м [60 ft-ib]

Елемент охолоджувача масла і прокладка двигунів Камминз Камаз - Заміна

Підготовчі операції:

• Злийте охолоджуючу рідину.

• Зніміть масляний фільтр.

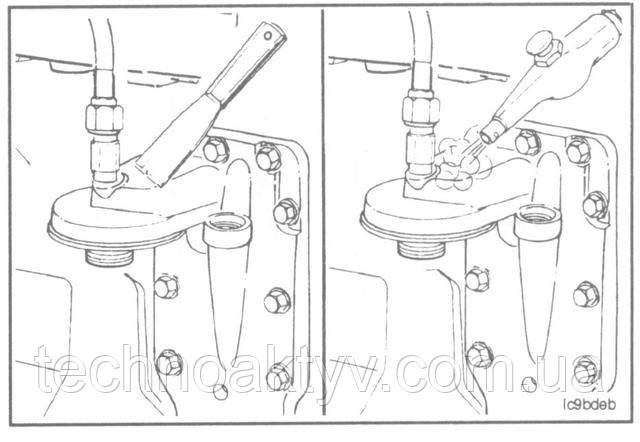

Очистіть від бруду і пилу всю поверхню навколо охолоджувача олії.

Елемент охолоджувача масла і прокладка двигунів Камминз Камаз - Заміна Підготовчі операції: • Злийте охолоджуючу рідину. • Зніміть масляний фільтр. Очистіть від бруду і пилу всю поверхню навколо охолоджувача олії.

Ключ 16 мм

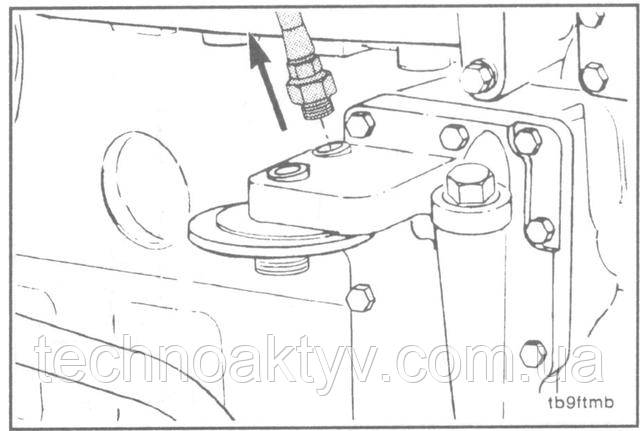

Від'єднайте підвідний маслопровід турбокомпресора від головки масляного фільтра.

Ключ 16 мм Від'єднайте підвідний маслопровід турбокомпресора від головки масляного фільтра.

Ключ 10 мм

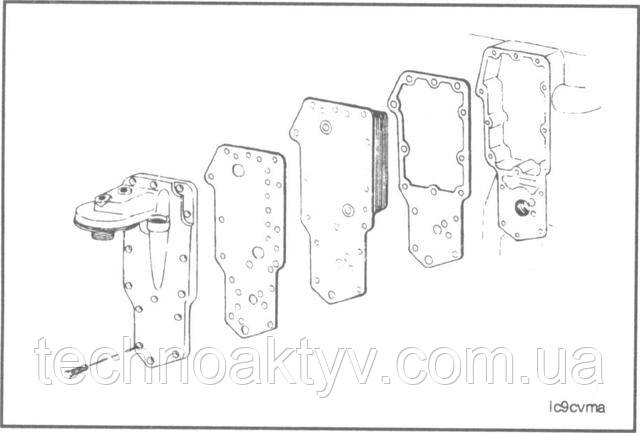

Зніміть кришку охолоджувача, елемент і прокладки.

Ключ 10 мм Зніміть кришку охолоджувача, елемент і прокладки.

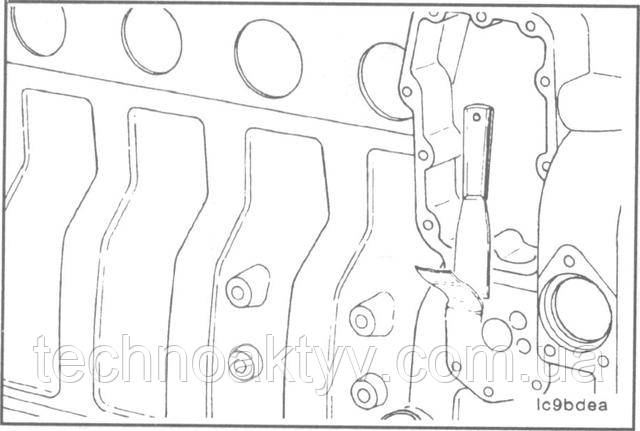

Очистіть привалочную поверхню.

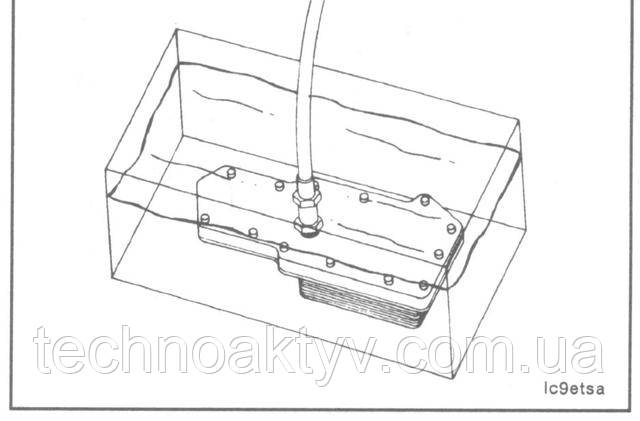

Для перевірки герметичності подайте тиск на елемент до 690 кПа [100 psi].

Ключ 10 мм

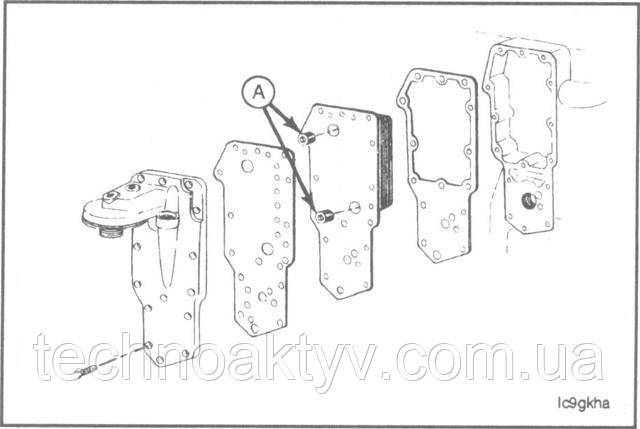

На блоці циліндрів зберіть прокладку охолоджувача, елемент, прокладку кришки охолоджувача і кришку охолоджувача.

ПРИМІТКА: Не забудьте вийняти транспортні заглушки з нового елемента охолоджувача.

Крутний момент затягування: 24 Н • м [18 ft-lb]

Ключ 10 мм На блоці циліндрів зберіть прокладку охолоджувача, елемент, прокладку кришки охолоджувача і кришку охолоджувача. ПРИМІТКА: Не забудьте вийняти транспортні заглушки з нового елемента охолоджувача. Крутний момент затягування: 24 Н • м [18 ft-lb]

Ключ 16 мм

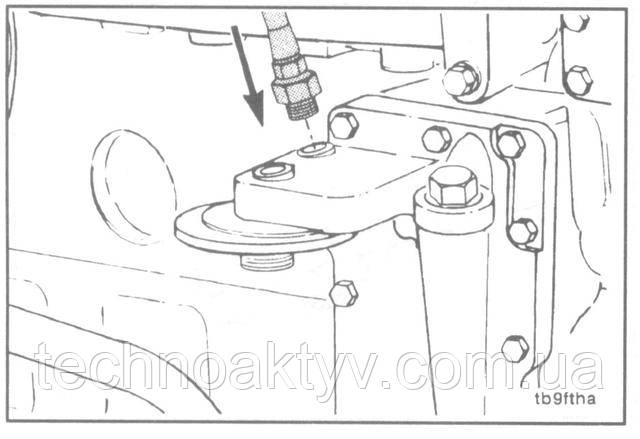

Під'єднайте живить маслопровід турбокомпресора.

Крутний момент затягування: 35 Н • м [26 ft-lb]

Ключ 16 мм Під'єднайте живить маслопровід турбокомпресора. Крутний момент затягування: 35 Н • м [26 ft-lb]

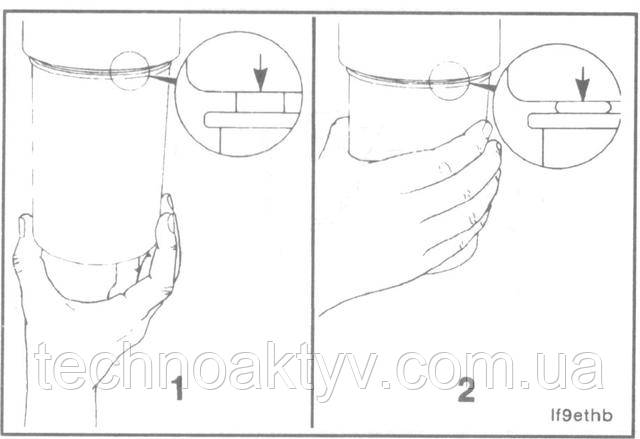

Встановіть новий масляний фільтр.

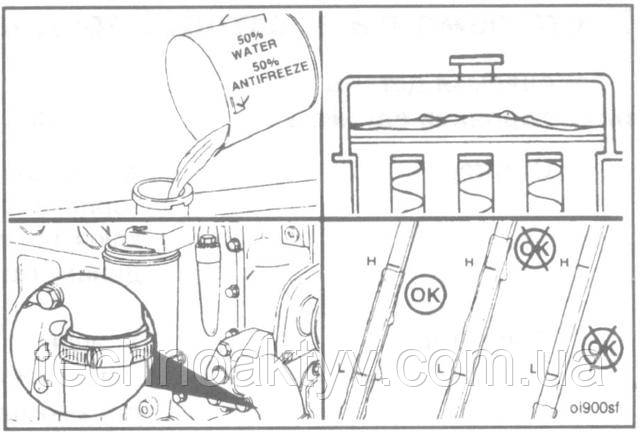

Увага ! Щоб уникнути утворення повітряних пробок систему охолодження слід заповнювати повільно. Перевірте, щоб були відкриті вентиляційні крани, через які повинен виходити повітря.

Заповніть систему охолодження і пустіть двигун, перевірте герметичність.

Зупиніть двигун і перевірте рівень охолоджуючої рідини і масла.

Увага ! Щоб уникнути утворення повітряних пробок систему охолодження слід заповнювати повільно. Перевірте, щоб були відкриті вентиляційні крани, через які повинен виходити повітря. Заповніть систему охолодження і пустіть двигун, перевірте герметичність. Зупиніть двигун і перевірте рівень охолоджуючої рідини і масла.
