Ремонт електроустаткування двигунів Cummins

Карта ремонту електроустаткування двигунів Cummins Камаз

Замінна деталь або складальна одиниця	Інструмент	Підготовчі операції
Стартер	Храпові ключ, торцева головка 17 мм, ключ 14 мм, динамометричний ключ	Від'єднати від АКБ масовий провід.
Генератор	Храпові ключ, торцеві головки 8 мм, 14 мм, 16 мм, динамометричний ключ, шарнірний ключ з квадратним хвостовиком 1/2 дюйма	Від'єднати масовий провід від АКБ і зняти ремінь привода агрегатів.

Стартер двигунів Cummins Камаз - Заміна

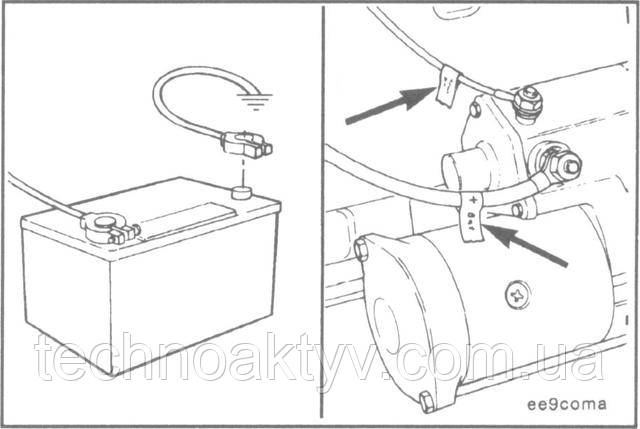

Від'єднайте від акумулятора масовий провід.

Промаркіруйте кожен електричний провід і навісьте на них ідентифікаційні бирки.

Від'єднайте від акумулятора масовий провід. Промаркіруйте кожен електричний провід і навісьте на них ідентифікаційні бирки.

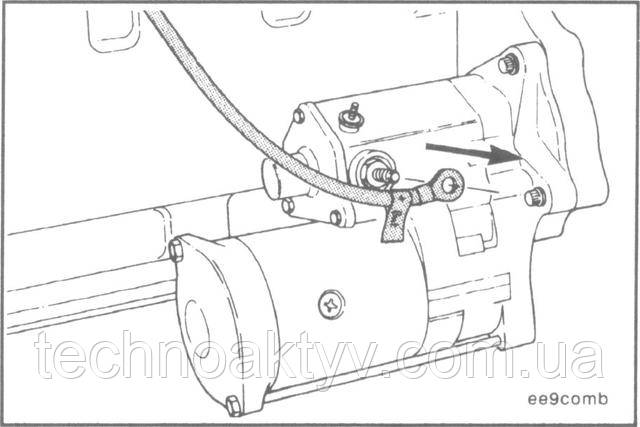

Ключ 14 мм

Від'єднайте провід АКБ від втягивающего реле стартера.

Ключ 14 мм Від'єднайте провід АКБ від втягивающего реле стартера.

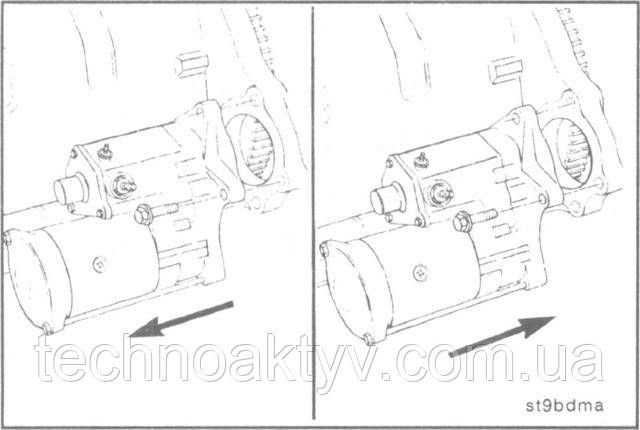

Ключ 10 мм

Зніміть стартер.

Встановлення стартера виробляєте в порядку, зворотному зняттю.

Крутний момент затягування: 43 Н • м [32 ft-lb]

Ключ 10 мм Зніміть стартер. Встановлення стартера виробляєте в порядку, зворотному зняттю. Крутний момент затягування: 43 Н • м [32 ft-lb]

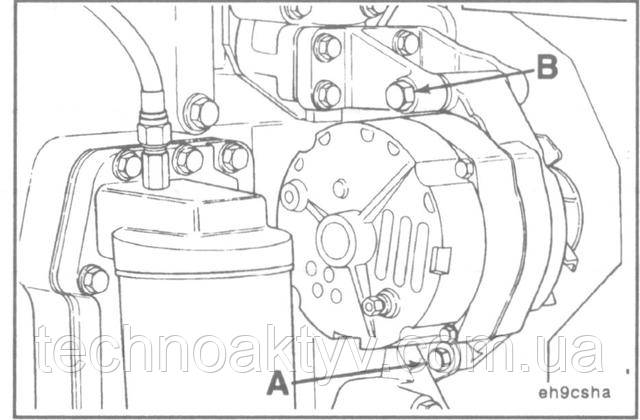

Генератор двигунів Камминз Камаз - Заміна

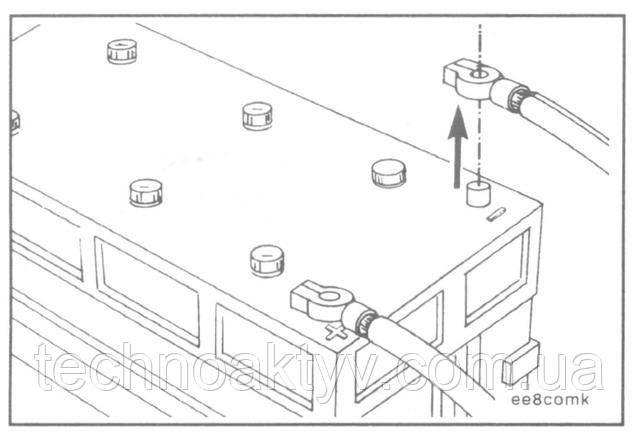

Від'єднайте від акумулятора масовий провід. Промаркіруйте дроти і навісьте на них бирки. Зніміть ремінь привода агрегатів.

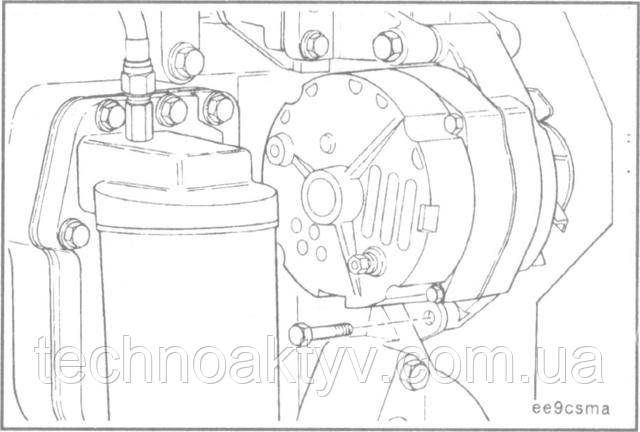

Ключ 14 мм

Зніміть болт натяжного планки генератора.

Ключ 14 мм Зніміть болт натяжного планки генератора.

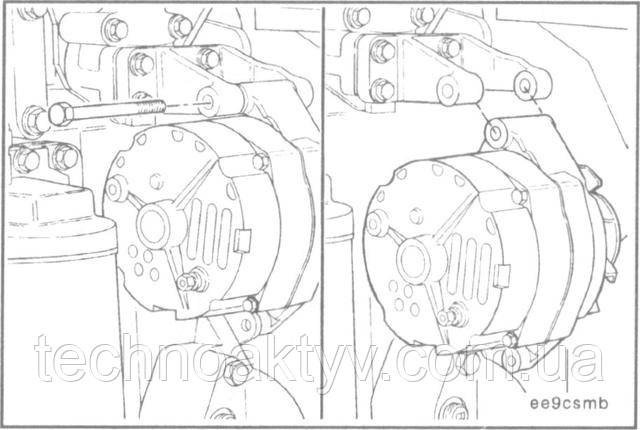

Ключ 16 мм

Зніміть болти кріплення генератора. Зніміть генератор.

Ключ 16 мм Зніміть болти кріплення генератора. Зніміть генератор.

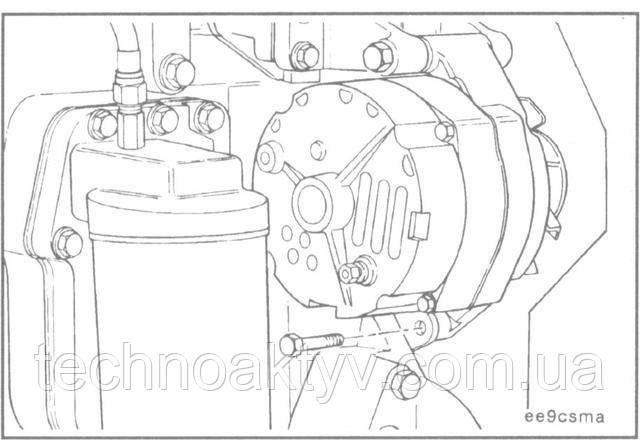

Установіть генератор на кронштейн і закріпіть його настановними гвинтами.

Поки не затягуйте болти.

Установіть генератор на кронштейн і закріпіть його настановними гвинтами. Поки не затягуйте болти.

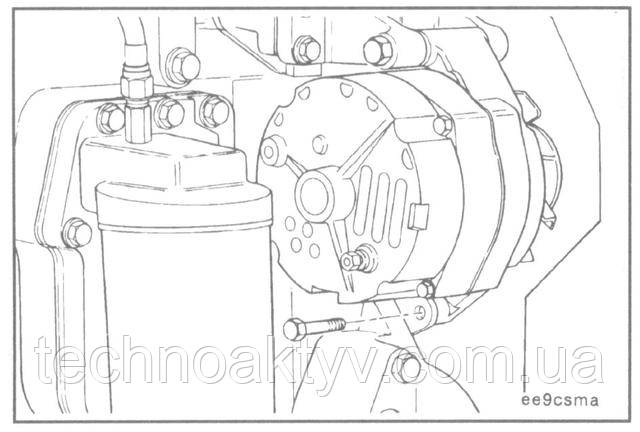

Прикріпіть натяжну планку до генератора, затягнувши від руки.

ПРИМІТКА: Переконайтеся в правильності установки натяжної планки, оскільки це впливає на вирівнювання ременя.

Прикріпіть натяжну планку до генератора, затягнувши від руки. ПРИМІТКА: Переконайтеся в правильності установки натяжної планки, оскільки це впливає на вирівнювання ременя.
