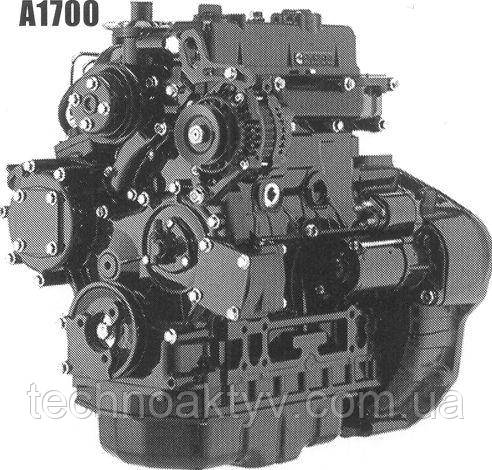

Полная информация о двигателях Cummins

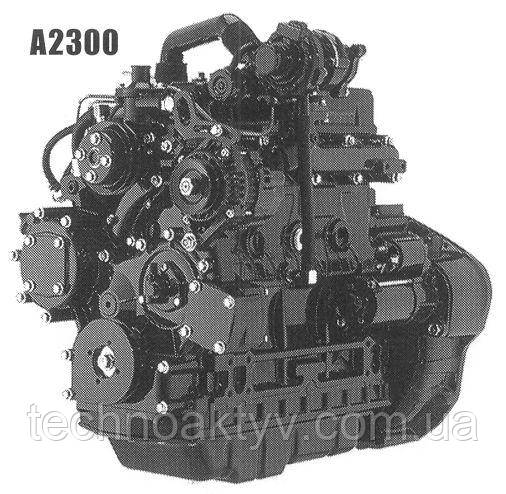

Мощность:  31 - 60 л. с.
Исполнение:  Рядный, 3 и 4 цилиндра
Рабочий объем двигателя 1,7 / 2,3 j литра

• Четыре варианта рабочего объема двигателя с диапазоном мощностей от 31 до 60 л.с.;
• 3-х и 4-х цилиндровые конфигурации с унифицированнойцилиндро-поршневой группой уменьшают номенклатуру запасных частей;
• Предкамерный впрыск топлива снижает уровень шума;
•  Проведение техобслуживания с одной стороны облегчает установку и сервисные работы;
• Опции облегчения холодного пуска двигателя стандартны для всех двигателей серии А;
• Несущий картер идеально походит для применения двигателей в сельскохозяйственной технике.

Т — с турбонаддувом
NA — без турбонаддува

Мощность 56 -110 л.с.
Исполнение  Рядный, 4 цилиндра
Рабочий объем двигателя 3,3 литра

• Непосредственный впрыск топлива уменьшает расход топлива, ускоряет запуск;
• Стандартный глубокий поддон картера жесткой конструкции с ребрами жесткости служит для снижения шума;
• Проведение техобслуживания и ремонта с левой и правой стороны облегчает техобслуживание и текущий ремонт;
• Подогреватель впускного воздуха и другие средства облегчения холодного пуска двигателя;
• Габариты 703x580x705 мм (ДхШхВ).

* Общая масса при использовании стандартного масляного поддона (может отличаться в зависимости от спецификации) Т — с турбонаддувом, NA — без турбонаддува, ТАА — с турбонаддувом и промежуточным охладителем наддувочного воздуха типа «воздух-воздух».


Мощность 80 - 200 л. с.
Исполнение Рядный, 4 и 6 цилиндров
Рабочий объем двигателя 3,9 / 5,9 литра

• Унификация цилиндро-поршневой группы для уменьшения номенклатуры запасных частей;
• Блок цилиндров без гильз разработан с целью снижения шума, расхода масла на угар и повышения долговечности;
• Электронагреватель впускного воздуха установлен с целью облегчения холодного пуска двигателя,
• Габариты 777x632x958 мм (ДхШхВ) —для 4-цилиндровых, 1017x632x958 мм (Дх|±|хВ) — для 6-цилиндровых.


Технические характеристики

Т — с турбонаддувом, ТА — с турбонаддувом и промежуточным охлахлаждением наддувочного воздуха типа «вода-воздух»


Мощность: 110-275 л.с.
Исполнение: Рядный, 4 и 6 цилиндров
Рабочий объем двигателя: 4,5/6,7 литра

• Блок электронного управления двигателя обеспечивает передовую диагностику и позволяет программировать параметры по требованию заказчика. Электронный протокол передачи данных SAE J1587 и J1939;
• Блок цилиндров без гильз разработан с целью снижения шума, расхода масла на угар и повышения долговечности;
• Турбокомпрессор Holset разработан для улучшения характеристики крутящего момента при низких частотах вращения;
• Опции шумоизоляции обеспечивают подавление общего уровня шума на 4 дБ;
• Топливный фильтр со сроком службы 500 часов, имеет встроенный водоотделитель и датчик наличия воды в топливе;
• Габариты 777x632x962 мм (ДхШхВ) — для 4-цилиндровых, 1016x683x957 мм (ДхШхВ) — для 6-цилиндровых.


* - Масса заправленного двигателя (зависит от спецификации)

ТАА — с турбонаддувом и промежуточным охладителем наддувочного воздуха типа «воздух-воздух»


Мощность: 150-300 л.с./300-325 л.с.
Исполнение: Рядный, 6 цилиндров
Рабочий объем двигателя: 8,3 литра/8,9 литра

• Рядный топливный насос подает топливо при более высоком давлении впрыска, что обеспечивает более полное сгорание топлива и снижение уровня выбросов;
• Турбокомпрессор Holset НХ40 с перепускным клапаном разработан для улучшения характеристики крутящего момента при низких частотах вращения;
• Прокладки с резиновым окаймлением обеспечивают лучшее уплотнение;
• Конструкция блока цилиндров обеспечивает снижение количества деталей на 40% по сравнению с традиционными дизелями, что означает меньшее количество соединений и более простое техническое обслуживание,
• Габариты 1127x750x1097 мм (ДхШхВ).

* - Масса заправленного двигателя (зависит от спецификации)

Т — с турбонаддувом, ТА — с турбонаддувом и промежуточным охлахлаждением наддувочного воздуха типа «вода-воздух», ТАА — с турбонаддувом и промежуточным охладителем наддувочного воздуха типа «воздух-воздух»


Мощность: 185-333 л. с.
Исполнение: Рядный, 6 цилиндров
Рабочий объем двигателя: 8,3 литра

• Прочная конструкция блока цилиндров обеспечивает низкие значения шумов и вибрации;
• Турбокомпрессор Holset НХ40 с перепускным клапаном разработан для улучшения характеристики крутящего момента при низких частотах вращения;
• 24-клапанная головка цилиндров обеспечивает повышение мощности, улучшение динамичности работы. Форсунки, установленные вертикально по центру камеры сгорания, способствуют лучшему смесеобразованию и сгоранию топлива. Монолитная головка цилиндров имеет встроенные впускной коллектор и систему подачи топлива;
• Топливная система Common Rail устанавливается на двигателях, имеющих сертификацию Tier III / Stage III, и обеспечивает высокое давление впрыска независимо от частоты вращения двигателя, что улучшает динамические характеристики, крутящий момент на режимах малых и средних оборотов коленчатого вала, улучшает топливную экономичность при снижении вредных выбросов в окружающую среду;
• Топливный фильтр, требующий минимального технического обслуживания со встроенным водоотделителем, датчиком наличия воды в топливе, подогревателем и 10-микронным фильтрующим элементом обеспечивает улучшенную очистку топлива. Повышенная емкость фильтра позволяет увеличить сроки его замены до 500 часов, что согласуется со сроками смены масла;
• Электронное управление двигателем позволяет достигнуть превосходных эксплуатационных характеристик двигателя, добиться высокой топливной экономичности, обеспечить совершенную диагностику и контроль;
• Дополнительный вал отбора мощности (REPTO - Rear Engine Power Take-Off) предусмотрен для привода вспомогательного оборудования;
• Система охлаждения наддувочного воздуха типа «воздух водух» собеспечивает повышение мощности и снижение вредных выбросов в окружающую среду;
• Габариты 1128x799x1086 мм (ДхШхВ).

* - Модификации для высоконагруженных применений;
ТАА — с турбонаддувом и промежуточным охладителем наддувочного воздуха типа «воздух-воздух»


Мощность: 250-350 л.с.
Исполнение: Рядный, 6 цилиндров
Рабочий объем двигателя: 8,9 литра

• Дополнительный вал отбора мощности (REPTO — Rear Engine Power Take-Off) предусмотрен для привода вспомогательного оборудования;
• Турбокомпрессор Holset НХ40 с перепускным клапаном разработан для улучшения характеристики крутящего момента при низких частотах вращения;
• Электронное управление двигателем позволяет достигнуть превосходных эксплуатационных характеристик двигателя, добиться высокой топливной экономичности, обеспечить совершенную диагностику и контроль;
• Малый уровень шумов работа сопровождается значительно меньшим уровнем шумов по сравнению с более крупными двигателями;
• Топливная система Common Rail устанавливается на двигателях, имеющих сертификацию Tier III / Stage III, и обеспечивает высокое давление впрыска независимо от частоты вращения двигателя, что улучшает динамические характеристики, крутящий момент на режимах малых и средних оборотов коленчатого вала, улучшает топливную экономичность при снижении вредных выбросов в окружающую среду;
• Топливный фильтр, требующий минимального технического обслуживания со встроенным водоотделителем, датчиком наличия воды в топливе, подогревателем и 10-микронным фильтрующим элементом обеспечивает улучшенную очистку топлива. Повышенная емкость фильтра позволяет увеличить сроки его замены до 500 часов, что согласуется со сроками смены масла;
• 24-клапанная головка цилиндров собеспечивает повышение мощности, улучшение динамичности работы. Монолитная головка цилиндров имеет встроенные впускной коллектор и систему подачи топлива;
• Система охлаждения наддувочного воздуха типа «воздух-водух» собеспечивает повышение мощности и снижение вредных выбросов в окружающую среду;
• Габариты 1128x739x1236 мм (ДхШхВ)


*  Модификации для высоконагруженных применений;
ТАА — с турбонаддувом и промежуточным охладителем наддувочного воздуха типа «воздух-воздух»


Мощность: 245-400 л.с.
Исполнение: Рядный, 6 цилиндров
Рабочий объем двигателя: 10,8 литра

• Усовершенствованный рабочий процесс двигателя за счет оптимизации распылителей форсунок и формы камеры сгорания обеспечивает лучшую топливную экономичность, снижение вредных выбросов в окружающую среду и снижение расхода масла на угар;
• Составные поршни с головкой из кованой стали выдерживают более высокие температуры, что способствует лучшей топливной экономичности и контролю вредных выбросов в окружающую среду. Запатентованная конструкция гильзы цилиндра с фиксацией средней части обладает стойкостью к кавитации и способствует увеличению срока службы до капитального ремонта;
• Усиленный распределительный вал с улучшенным профилем выпускных клапанов обеспечивает уменьшение износа и повышение долговечности двигателя;
• Дополнительный вал отбора мощности (REPTO — Rear Engine Power Take-Off) предусмотрен для привода вспомогательного оборудования;
• Масляный фильтр Venturi в сочетании с новой смазочной системой обеспечивает больший поток масла, устраняет задержку в смазке при запуске и повышает защиту двигателя. Для некоторых применений интервалы замены масла достигают 700 час;
• Габариты 1307x912x1279 мм (ДхШхВ).

* - Модификации для высоконагруженных применений;
ТАА — с турбонаддувом и промежуточным охладителем наддувочного воздуха типа «воздух-воздух»

Мощность: 350-665 л.с.
Исполнение: Рядный, 6 цилиндров
Рабочий объем двигателя: 15 литров

• Сдвоенные распределительные валы верхнего расположения обеспечивают превосходные эксплуатационные качества двигателя и работу в режиме моторного тормоза. Один распределительный вал управляет режимом впрыска топлива под высоким давлением. Второй вал управляет работой впускных и выпускных клапанов, а также работой моторного тормоза;
• Cummins Intebrake работает совместно с ЕСМ для управления режимом торможения двигателем и контроля вспомогательных функций, обеспечивая тормозную мощность вплоть до 600 л.с.;
• Полностью интегрированное электронное управление обеспечивает обмен информацией с внешними устройствами и осуществляется при помощи высокоскоростных каналов передачи данных;
• Топливная система с высоким давлением вплоть до 2 000 бар для обеспечения более чистого и полного сгорания, надежность, доказанная при использовании двигателей с данной топливной системой в строительной и горной промышленности;
• Запатентованная система турбонаддува с регулируемым уровнем наддува позволяет достичь максимальной мощности при отсутствии чрезмерного давления наддува на высоких оборотах, улучшенный воздушный поток на низких оборотах для улучшения реакции двигателя;
• Задний вал отбора мощности - опция, обеспечивающая дополнительную возможность обеспечения привода дистанционно установленных устройств, с мощностью вплоть до 400 л.с. Опция доступна при использовании шлицевых валов по стандартам SAE A, SAE В и SAE С;
• Габариты 1503x957x1298 мм (ДхШхВ).

*  Модификации для высоконагруженных применений;
ТАА — с турбонаддувом и промежуточным охладителем наддувочного воздуха типа «воздух-воздух»


Мощность: 450-800 л.с.
Исполнение: Рядный, 6 цилиндров
Рабочий объем двигателя: 19 литров

• Усиленный распределительный вал обеспечивает надежную работу системы впрыска с повышенным давлением. Увеличенный диаметр и микрофиниширование позволили увеличить срок службы вдвое, по сравнению с прежними конструкциями. Улучшение контакта между кулачком и клапанным коромыслом способствует уменьшению износа и повышению долговечности;
• Зубчатая передача увеличенной ширины имеет пониженный шум при работе и увеличенную долговечность; с легкостью выдерживает высокие нагрузки;
• Впускные и выпускные клапаны изготовлены из высококачественных материалов. Механизмы вращения клапанов на впуске и выпуске способствуют равномерному износу и увеличению срока службы;
• Составные стальные поршни имеют увеличенный на 30% срок службы и повышенную надежность. Оптимизированная форма поршня обеспечивает наилучшие условия сгорания топлива;
• Двухступенчатый топливный фильтр представляет собой комбинацию полнопоточного и байпасного фильтров, что способствует снижению затрат на техобслуживание и увеличению интервалов между циклами техобслуживания;
• Впрыск топлива под высоким давлением (до 2500 бар) обеспечивает увеличенную мощность двигателя, повышению топливной экономичности и снижению уровня выбросов в окружающую среду;
• Габариты 1650x1453x880 мм (Д*Ш*В)

* Общая масса при использовании стандартного масляного поддона;
JWA — теплообменник типа «вода-воздух»; LTA — низкотемпературное охлаждение в теплообменнике типа «вода-воздух» (с дополнительным контуром охлаждения); САС — с охлаждением в радиаторе типа «воздух-воздух»

Мощность: 760-950 л.с.
Исполнение: Рядный, 6 цилиндров
Рабочий объем двигателя: 23 литра

• Конструкция двигателя разработана специально для применения на промышленной технике;
• Охладитель наддувочного воздуха типа «воздух-воздух» позволяет двигателю обеспечить выполнение экологических норм Tier II;
• Электронное управление двигателем позволяет достигнуть превосходных эксплуатационных качеств двигателя, добиться высокой топливной экономичности, обеспечить совершенную диагностику;
• Унифицированные узлы применяется большое количество узлов, унифицированных с двигателем QSK78 (поршни, гильзы и крышки цилиндров, топливная аппаратура, система управления и т.д.);
• Предпусковая прокачка масла предотвращает запуск двигателя при отсутствии масла или давления масла, что в результате увеличивает срок службы от пуска в эксплуатацию до капитального ремонта;
• Предпусковой подогреватель наддувочного воздуха опция, обеспечивающая надежный запуск двигателя при низких температурах;
• Габариты 1994x1694x1068 мм (Д*Ш*В)

* Общая масса при использовании стандартного масляного поддона;
САС — с охлаждением в радиаторе типа «воздух-воздух»

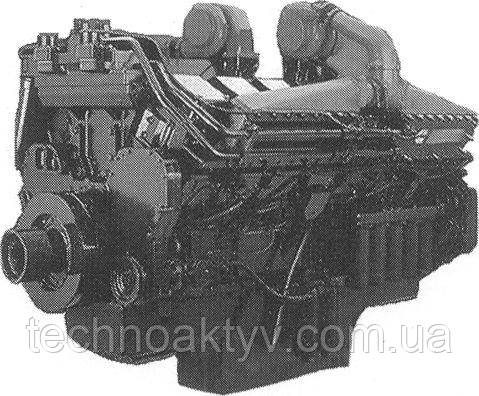

Мощность: 760 - 1500 л.с.
Исполнение: V-образный, 12 цилиндров
Рабочий объем двигателя: 30 литров

• Турбокомпрессоры Holset НХ60 созданны для достижения более совершенного управления воздушным потоком, имеют длительный срок службы;
• Поршни из ковкого чугуна обладают повышенной прочностью и долговечностью, что позволяет им выдерживать возросший уровень давления в цилиндре;
• Электронное управление двигателем CELECT позволяет достигнуть превосходных эксплуатационных качеств двигателя, добиться высокой топливной экономичности, обеспечить совершенную диагностику;
• Использование достижений передовой металлургии для изготовления клапанов выпускные клапаны имеют покрытие из стеллита, что увеличивает их срок службы. С целью повышения износостойкости, впускные клапаны имеют покрытие из нитрида, их седла изготовлены из трибаллоя, а штоки из хрома;
• Высокопроизводительный масляный насос и поддон картера большой емкости обеспечивают превосходную смазку, что способствует увеличению срока службы компонентов и увеличению интервала между циклами техобслуживания;
• Предпусковая прокачка масла предотвращает запуск двигателя при отсутствии масла или давления масла, что в результате увеличивает срок службы от пуска в эксплуатацию до капитально! о ремонта;
• Предпусковой подогреватель наддувочного воздуха опция, обеспечивающая надежный запуск двигателя при низких температурах;
• Габариты 1893x1320x1656 мм (ДхШхВ)

Мощность: 820 - 2000 л.с
Исполнение: V-образный, 12 и 16 цилиндров
Рабочий объем двигателя: 38 и 50 литров

• Головки цилиндров повышенного качества отличительной особенностью являются механизмы вращения клапанов и впускные клапаны из трибаллоя;
• Усовершенствованный выпускной коллектор обладает высокой надежностью и долговечностью;
• Высокоэффективная форсунка использование данного конструктивного исполнения позволяет достичь повышенного давления впрыска топлива и получить улучшенные характеристики процесса сгорания;
• Эксплуатационные качества проверены при использовании двигателей в горнодобывающих отраслях промышленности по всему миру;
• Габариты 2188x1630x1362 мм (ДхШхВ) для 12-цилиндровых, 2794x1834x1421 мм (ДхШхВ) - для 16-цилиндровых.

* Специальное исполнение для горнодобывающей техники;
** Общая масса при использовании стандартного масляного поддона;
Т - с турбонаддувом; ТА - с турбонаддувом и промежуточным охлахлаждением наддувочного воздуха типа «вода-воздух»; ТТА - с двухступенчатым турбонаддувом и последующим охлаждением наддувочного воздуха


Мощность: 1200-3500 л.с.
Исполнение: V-образный, 12, 16 и 18 цилиндров
Рабочий объем двигателя: 45, 60 и 78 литров

• Система осуществления диагностики в режиме реального времени CENSE™ дает вам возможность, во время работы вашего оборудования, контролировать работу двигателя, цилиндр за цилиндром, используя системы диспетчеризации, применяемые в горной промышленности или через Интернет, используя сайт www.MiningGateway.com;
• Система предпусковой прокачки масла препятствует износу деталей двигателя, который может быть вызван запуском двигателя из холодного или горячего состояния, и способствует увеличению срока службы двигателя;
• Система фильтрации ELIMINATOR™ используя динамичную полнопоточную и центробежную систему фильтрации, решает проблему удаления опасных примесей и загрязнителей из системы смазки. Применение данной системы позволяет снизить расходы на техобслуживание вплоть до 90% и увеличить время безотказной работы двигателя. Традиционно используется для двигателей серии QSK78, и опционально - для двигателей серий QSK45 и QSK60;
• Передовая система замены масла CENTINEL™ добавляет отработанное моторное масло в топливо, устраняя необходимость в замене масла на период работы вплоть до 4000 часов. Система управления двигателем определяет объем сжигаемого масла в зависимости от фактора загрузки;
• Обеспечение работоспособности на больших высотах над уровнем моря (в условиях пониженного атмосферного давления), без снижения номинальных значений параметров, достигается применением двухступенчатого наддува с турбокомпрессорами Holset НХ82 / НХ83, с промежуточным и последующим охлаждением надувочного воздуха, устанавливаемых на двигатели серии QSK60 и QSK78;
• Турбокомпрессор Holset НХ82 изготовлен по заказу фирмы «Камминз» ее дочерней фирмой Holset. Данное высокоэффективное изделие в целях оптимизации воздушного потока, переходной характеристики и получения высокой эффективности, позволяет изменять взаимную пространственную ориентацию корпусов компрессора и турбины;
• Габариты 2399x1679x1483 мм (ДхШхВ) - для 12-цилицдровых двигателей, 2931x2314x1615 мм (ДхШхВ) - для 16-цилиндровых двигателей, 3317x2429x1591 мм (ДхШхВ) - для 18-цилиндровых двигателей.


* Общая масса при использовании стандартного масляного поддона;
ТА - с турбонаддувом и промежуточным охлахлаждением наддувочного воздуха типа «вода-воздух»; ТТА - с двухступенчатым турбонаддувом и последующим охлаждением наддувочного воздуха
